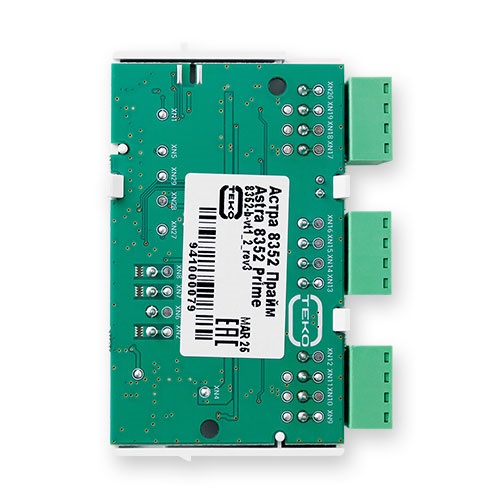

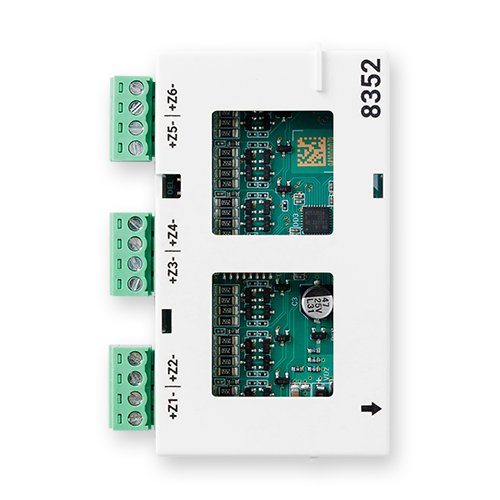

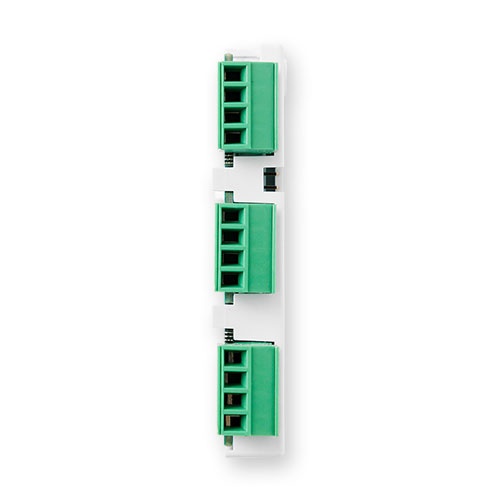

Астра-Прайм-8352
модуль расширения шлейфов сигнализации для установки в блоки системы Астра-Прайм, 6 программируемых ШС
Производитель: ТЕКО
- Код:
- 00058970
- Артикул
- ЦБ-00030847
- Базовая единица
- шт
4 229 руб.
Модуль расширения шлейфов сигнализации адресный
- 6 программируемых шлейфов сигнализации (Алгоритмы работы ШС – А, В, С)
- Установка в корпус ППКУП или других блоков Астра-Прайм в слот для модуля расширения
Особенности
- конструкция модуля предусматривает установку в корпус ППКУП (РП, БИУ, БРУ) в слот для модуля расширения;
- работа под управлением центрального ППКУП Астра-Прайм-7453;
- 6 программируемых шлейфов сигнализации (ШС);
- питание извещателей по шлейфу;
- алгоритмы работы ШС – А, В, С;
- подключение к ППКУП (РП, БИУ, БРУ) по шине RS-485
- питание от ППКУП (РП, БИУ, БРУ) напряжением 12±2 В.
Технические характеристики
| Параметры ШС: | |
| - напряжение на клеммах ШС в дежурном режиме | от 10 до 24 В |
| - ток в ШС для питания извещателей | не более 20 мА |
| - ток короткого замыкания по ШС | не более 5 мкА |
| - сопротивление утечки между проводами ШС или каждым проводом и «Землей» | не менее 10 МОм |
| - время интегрирования ШС | 300±30 мс |
| Сопротивление* ШС, в состоянии: | |
| - "норма" | от 3 до 5 кОм |
| - "нарушение" охранный | от 0 до 3 или более 5 кОм |
| - "нарушение" пожарный | от 1,5 до 3 или от 5 до 12 кОм |
| - "неисправность" пожарный | от 0 до 1,5 или более 12 кОм |
| Сопротивление* пожарного ШС в режиме двойной сработки, в состоянии: | |
| - "КЗ" | от 0 до 1,5 кОм |
| - "пожар" | от 1,5 до 3 кОм |
| - "внимание" | от 3 до 5 кОм |
| - "норма" | от 5 до 12 кОм |
| - "обрыв" | более 12 кОм |
| напряжение питания | 12±2 В |
| ток потребления | не более 400 мА |
| габаритные размеры модуля (ВхШхГ) | 80х45х15 мм |
| масса модуля | 0,035 кг |
| Условия эксплуатации: | |
| - температура | от -10 до +50°С |
| - относительная влажность воздуха без конденсации влаги | до 98% при +40°С |
* Допустимый разброс значений сопротивления не более 10 %, для значения 1,5 кОм - не более ±0,2 кОм, для значения 12 кОм - не более ±2 кОм.
