Астра-Прайм-8452
расширитель беспроводных зон для системы Астра-Прайм, частотный диапазон 868 МГц, обслуживание 70 радиоканальных извещателей и оповещателей, встроенный источник питания
Производитель: ТЕКО
- Код:
- 00058971
- Артикул
- ЦБ-00030848
- Базовая единица
- шт
17 422 руб.
Ретранслятор проводной адресный
- Расширитель беспроводных зон
Двухсторонний радиообмен на частоте 868 МГц с 70 извещателями и оповещателями, резервные маршруты связи - 4 слота для установки модулей расширения
В комплекте модуль радиорасширителя Астра-Прайм-8452-06 с антенной и модуль интерфейса Астра-Прайм-8552 - Встроенный источник питания от сети 220 В обеспечивает питающим напряжением +12 В модули расширения Астра-Прайм и другие устройства
Особенности
- работа под управлением центрального ППКУП Астра-Прайм-7453;
- один ретранслятор обслуживает до 70 радиоканальных извещателей и оповещателей суммарно;

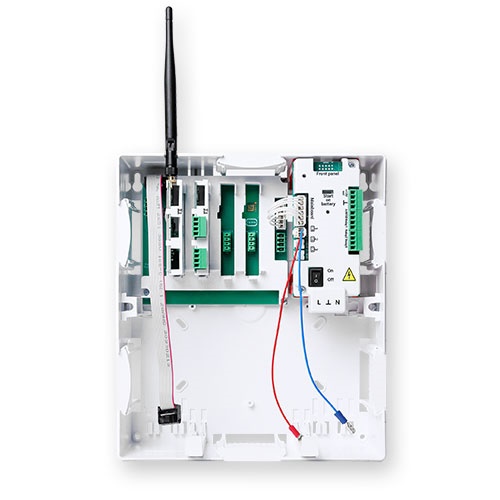

- 4 универсальных слота для установки модулей расширения. В комплекте:
- модуль радиорасширителя Астра-Прайм-8452-06 (обеспечивает обмен с конечными радиоустройствами),
- модуль интерфейса Астра-Прайм-8552 (обеспечивает подключение к ППКУП по кольцевому интерфейсу RS-485);
- возможность установки 2 дополнительных модулей расширения (приобретаются отдельно);
- подключение к ППКУП по кольцевому RS-485 с дальностью до 500 м;
- 6 индикаторов для отображения состояния питания, разделов, направлений пожарной автоматики;
- встроенный резервируемый источник питания от сети 220 В с выходом +12 В для питания внешней нагрузки постоянным током до 0,75 А;
- кнопка включения/выключения встроенного источника электропитания;
- отсек под АКБ 7,2 А*ч;
- возможность запуска («холодный» старт) и работы от АКБ при отсутствии сети 220 В;
- антенна штыревая в комплекте.
Технические характеристики
| Параметры радиоканала: | |
| - рабочий диапазон частот | 868-869 МГц |
| - радиус действия радиоканала с извещателями и оповещателями на открытой местности | не менее 1000 м |
| Напряжение питания от: | |
| - сети переменного тока частотой (50±1) Гц | от 172,5 до 264,5 В |
| - АКБ 7,2 А/ч | от 9,0 до 13,8 В |
| мощность, потребляемая прибором от сети переменного тока (с учетом внешней нагрузки) | не более 40 Вт |
| ток, потребляемый прибором от АКБ | не более 1,5 А |
| Выход «+12V»: | |
| - напряжение выхода | от 10 до 14 В |
| - ток максимальной нагрузки по выходу | 0,75 А |
| максимальная длина линии связи кольцевого интерфейса RS-485 между РП и ППКУП | 500 м |
| габаритные размеры прибора (ВхШхГ) | 250х218х98 мм |
| масса прибора (без АКБ) | 0,985 кг |
| Условия эксплуатации: | |
| - температура | от -10 до +50°С |
| - относительная влажность воздуха без конденсации влаги | до 98% при +40°С |
| - степень защиты оболочкой по ГОСТ 14254 | IP41 |
Информативность

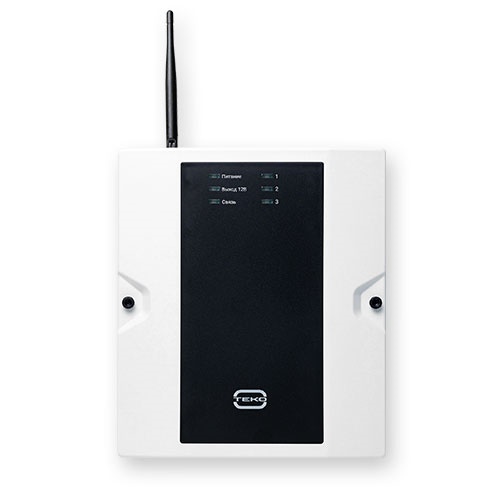

- 6 индикаторов:
- программируемые индикаторы «1» - «3» – состояние разделов/направлений пожарной автоматики/базовых зон,
- индикатор «Питание» – состояние питания РП от сети 220 В,
- индикатор «Выход 12В» – состояние выхода 12 В с модуля питания РП,
- индикатор «Связь» – состояние потери связи проводных устройств;
- вход/выход интерфейсной линии RS-485 на базовой плате (плате расширения) и модуле питания Астра-Прайм-7052;
- универсальные программируемые релейные выходы «Relay1»-«Relay3» на модуле питания Астра-Прайм-7052 – обеспечивают коммутацию нагрузки не более 0,1 А/30 В;
- выход +12V с Астра-Прайм-7052 для питания извещателей, модулей расширения и др. устройств;
- антенный разъем.
