ИП104-1-68-ОП БОЛИД-ТЕРМОКАБЕЛЬ
Чувствительный элемент извещателя пожарного теплового максимального линейного в ПВХ оболочке, t срабатывания - 68 °С, внутреннего применения
Производитель: Болид
- Код:
- 00059297
- Базовая единица
- м
Чувствительные элементы извещателя пожарного теплового максимального линейного ИП104-1 «Болид-термокабель» предназначены для обнаружения возгораний, сопровождающихся повышением температуры.
Эффективно подходит для защиты критически важных зон. Чувствительный элемент (ЧЭ) отличается прочностью и идеально подходит для локального контроля на стеллажных объектах хранения. Это позволяет разместить его в непосредственной близости к потенциальным источникам возгорания и быстро обнаруживать избыточное тепло.
К ключевым преимуществам относятся значительная длина установки, возможность минимизации ложных тревог, а также высокая устойчивость к помехам, вызванным электрическими полями или оптическими эффектами. Не обеспечивает сверхраннего обнаружения пожара, поскольку для активации требуется достаточно высокий уровень нагрева.
ЧЭ ИП104-1-хх ОП «БОЛИД-термокабель» Модель общего применения (ОП) работает стабильно в местах, защищённых от влияния осадков и ультрафиолета, включая помещения. ЧЭ имеет внешнюю оболочку из поливинилхлорида (ПВХ)
- ТЕМПЕРАТУРА СРАБАТЫВАНИЯ, T=°C 68
- КЛАСС ЧЭ ИЗВЕЩАТЕЛЯ ПО ГОСТ 34698-2020 A3

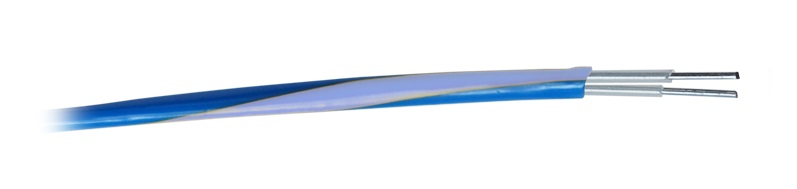

- ЦВЕТОВАЯ МАРКИРОВКА ОБОЛОЧКИ МОДЕЛЕЙ ЧЭ ИП104-1-ХХ-ОП Базовый цвет оболочки - синий, сопровождающийся синей полосой
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЧЭ ИП104-1-A3 «БОЛИД-ТЕРМОКАБЕЛЬ» (ОП, ВП, ХС, ВЗ) |
|---|---|
| Температурные параметры функционирования | |
| Температура срабатывания | 68 °С |
| Температура окружающего воздуха (минимум) | ОП, ВЗ: минус 40 °С |
| Температура окружающего воздуха (максимум) | 45 °С |
| Допустимое отклонение | ±3 °С |
| Время срабатывания (сек.) | 10 |
| Температура хранения (макс.) | от минус 20 °С до плюс 50 °С |
| Электрические и физические характеристики | |
| Материал токопроводящей жилы | Омедненная сталь |
| Диаметр жилы | 0,92 мм |
| Допустимый радиус изгиба | 100 мм |
| Погонное сопротивление жилы (для двух жил), при t=25 °С | 0,64±0,06 Ом/м |
| Распределённая ёмкость при t=25 °С | 65 пФ/м |
| Распределённая индуктивность при t=25°С | 7,6 мкГн/м |
| Сопротивление изоляции между жилами при U=0,5 кВ | 1 ГОм |
| Сопротивление между жилами и внешней оболочкой при U=2 кВ | 1 ГОм |
| Максимальное постоянное напряжение | 110 В |
| Максимальный постоянный ток | 1,0 А |
| Степень защиты оболочкой корпуса | IP66 |
| Допустимая относительная влажность при длительном использовании | 90 %…98 % |
