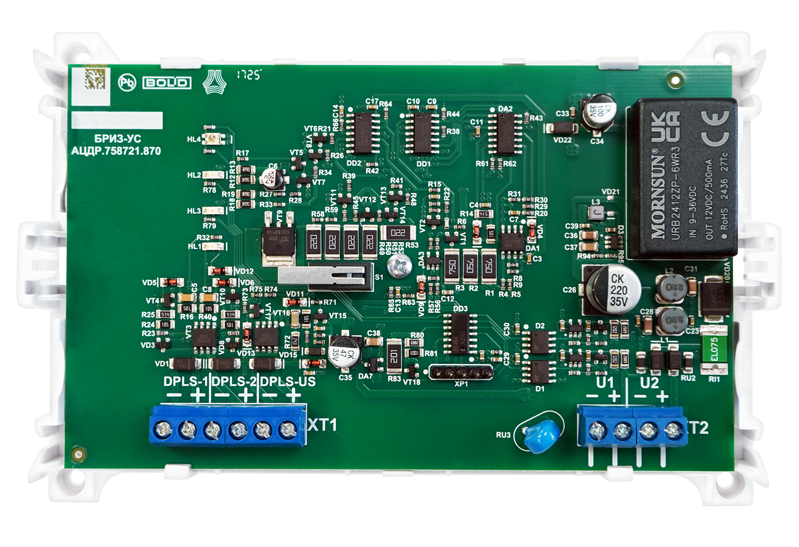

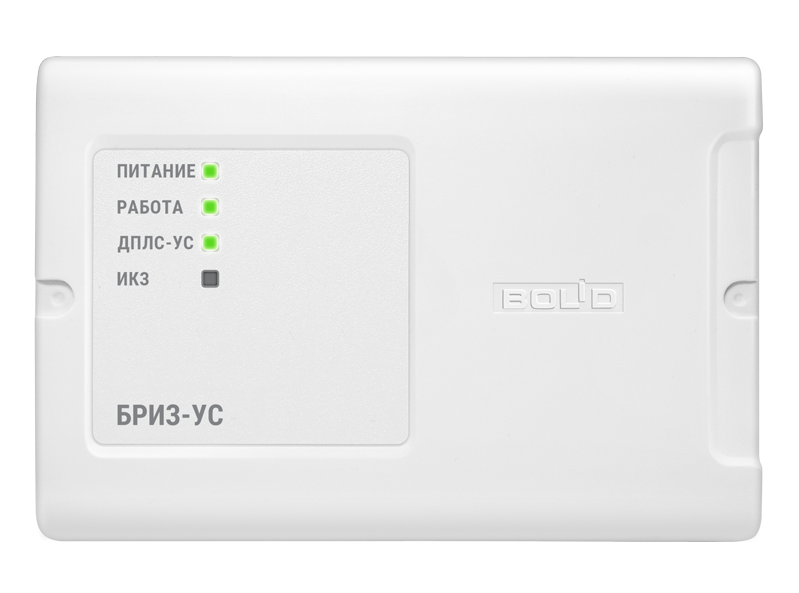

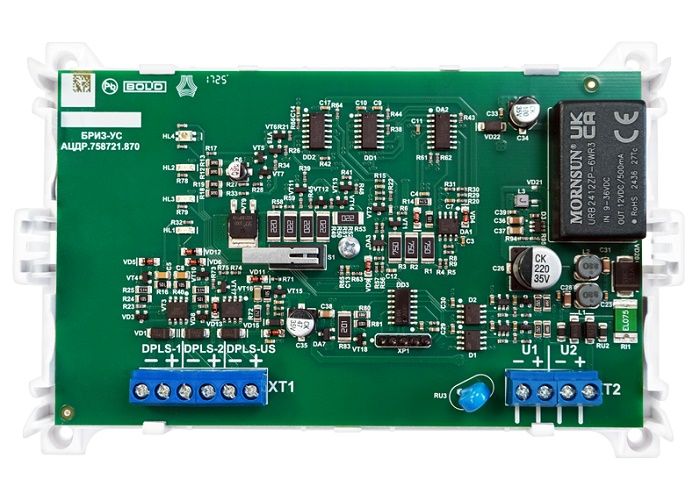

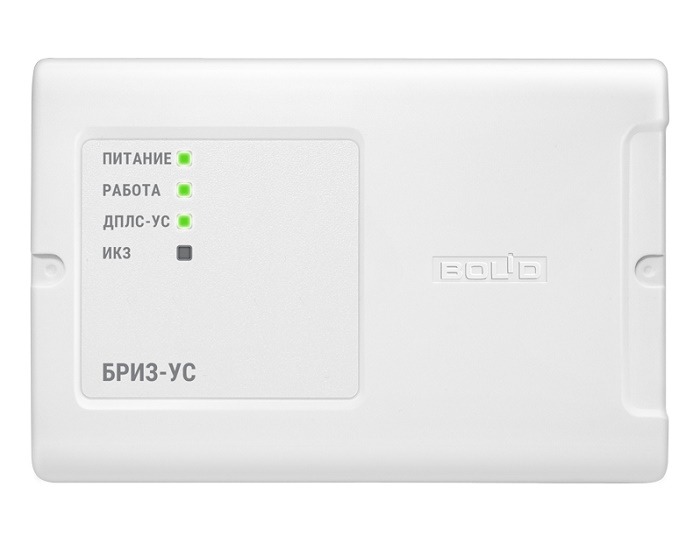

БРИЗ-УС
Блок разветвительно-изолирующий с усилителем сигнала предназначен для обеспечения дополнительного тока нагрузки в ДПЛС, увеличения длины ДПЛС
Производитель: Болид
- Код:
- 00059301
- Базовая единица
- шт
Данная модель является проектным оборудованием, цены по запросу.
Блок разветвительно-изолирующий с усилителем сигнала предназначен для обеспечения дополнительного тока нагрузки в ДПЛС, увеличения длины ДПЛС.
- Питание приемно-передающей части от ДПЛС
- Питание исполнительной части от источника постоянного напряжения 12-24 В
- Гальваническая развязка источника постоянного напряжения от ДПЛС и ДПЛС-УС
- Изолирование участка двухпроводной линии с коротким замыканием
- Использование в топологиях линии типа «кольцо», «дерево» и смешанных
- Возможность создания ответвлений от ДПЛС с отключением ветви в случае короткого замыкания в ней
- Измерение напряжения в ДПЛС в месте установки
- До 8 блоков БРИЗ-УС к С2000-КДЛ, С2000-КДЛ-2И, С2000-КДЛ-2И исп.01 или С2000-КДЛ-С
- Световая индикация состояния
- Контроль напряжения питания
- Датчик вскрытия корпуса
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Напряжение источника питания (ДПЛС) | от 8 до 11 В |
|
Ток потребления от ДПЛС в дежурном режиме в режиме КЗ (ДПЛС-1, ДПЛС-2, ДПЛС-УС) |
не более 0,4 мА не более 6 мА |
| Максимальный выходной ток ДПЛС-УС | не более 120 мА |
| Максимальный допустимый суммарный ток потребления АУ в ДПЛС УС | не более 84 мА |
| Рекомендуемый суммарный ток потребления АУ в ДПЛС-УС | не более 64 мА |
| Количество изоляторов короткого замыкания ДПЛС | 3 шт |
| Количество адресов БРИЗ-УС, занимаемых в ДПЛС | 1 шт |
| Количество подключаемых БРИЗ-УС в ДПЛС | не более 8 шт |
| Количество входов питания | 2 |
| Внешний источник питания постоянного напряжения | от 10,2 до 28,4 В |
|
Ток потребления при питании от источника 12 В: максимальное значение типовое значение при отсутствии подключённых адресных устройств типовое значение при подключенных 126 адресных устройствах с потреблением 0,5 мА каждое |
не более 250 мА 45 мА 135 мА |
|
Ток потребления при питании от источника 24 В: максимальное значение типовое значение при отсутствии подключённых адресных устройств типовое значение при подключенных 126 адресных устройствах с потреблением 0,5 мА каждое |
не более 125 мА 27 мА 70 мА |
| Максимальное активное сопротивления проводов ДПЛС-УС | не более 200 Ом |
| Минимальное сопротивление между проводами ДПЛС-УС | не более 50 кОм |
| Суммарная ёмкость проводов ДПЛС-УС | не более 0,1 мкФ |
| Суммарная ёмкость проводов ДПЛС и всех ДПЛС-УС | не более 0,2 мкФ |
| Максимальное напряжение гальванической изоляции ДПЛС-УС | не более 500 В |
| Время технической готовности блока к работе | 15 с |
|
Длина ДПЛС-УС в режиме максимальной нагрузки при сечении жил проводов (диаметр жил не менее): 0,2 мм² (0,5 мм) 0,5 мм² (0,8 мм) 0,75 мм² (1 мм) 1,5 мм² (1,4 мм) |
не более 160 м не более 400 м не более 600 м не более 1200 м |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP40 |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 3 |
|
Вибрационные нагрузки: диапазон частот максимальное ускорение |
1-35 Гц 0,5 g |
| Климатическое исполнение по ОСТ 25 1099-83 | О3 |
| Диапазон рабочих температур | от минус 30 до +55 °С |
| Относительная влажность воздуха при 40 °С | до 93% |
| Масса блока | не болеее 0,3 кг |
| Габаритные размеры блока | 156х107х39 мм |
| Время непрерывной работы блока | круглосуточно |
| Средняя наработка блока на отказ в дежурном режиме работы | 80000 ч |
| Вероятность безотказной работы за 1000 ч | 0,98758 |
| Средний срок службы блока | 10 лет |
