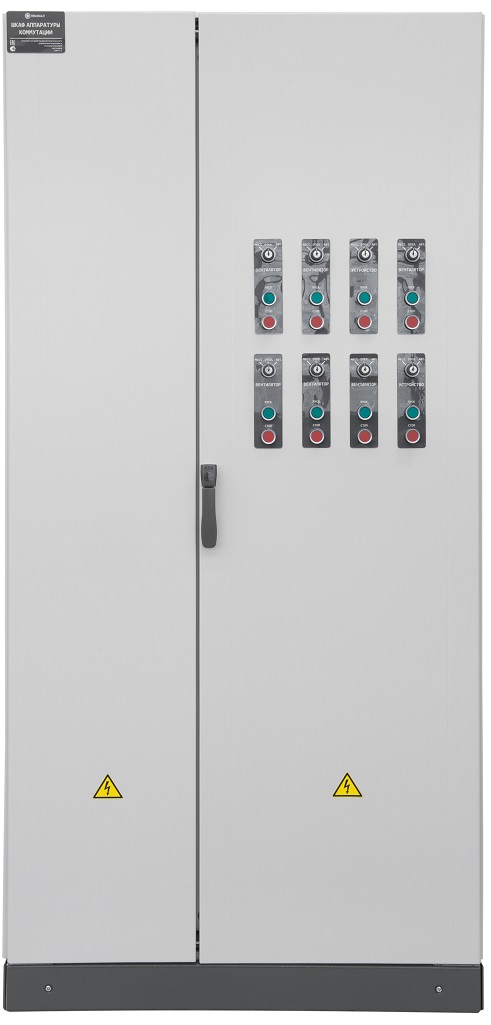

ШУК-ПДВ

Шкаф управления и коммутации для противодымной вентиляции предназначен для:

• коммутации силовых цепей:
• вентилятор дымоудаления (количество не ограничено),
• электрический нагреватель к вентилятору (количество не ограничено),
• противопожарные клапана (количество не ограничено),
• место под модуль управления с питанием 24В
• коммутации силовых цепей автоматического включения резерва электропитания (АВР).

Для автоматизации устройств в ШУК-ПДВ применяется панель управления малая (ПУМ). Для расширения количества входов и выходов ПУМ применяется панель расширения (ПР).

Аппаратура коммутации ШУК-ПДВ может быть выполнена с использованием комплектующих ABB, Schneider Electric или DEKraft по выбору заказчика.

Режимы работы устройств ШУК-ПДВ: «Запрет пуска», «Местный пуск», «Автоматический пуск». Выбор режима работы устройств производится при помощи соответствующего переключателя «Режим работы» на двери шкафа.

• Управление устройствами в режиме «Местный пуск» – от кнопок управления со световой индикацией включенного состояния.
• Возможность подключения «выключателей безопасности» для всех устройств.
• Индикация наличия питания по всем фазам каждого электроввода.
• Наличие индикации и выходов типа «сухой контакт» для сигналов «неисправность», «автоматика отключена» и «пожар».
• Наличие индикации и выходов типа «сухой контакт» для сигналов состояния всех устройств: «пуск/откр.»

Технические характеристики
