SW300L
Источники бесперебойного питания 220В /380В (UPS)

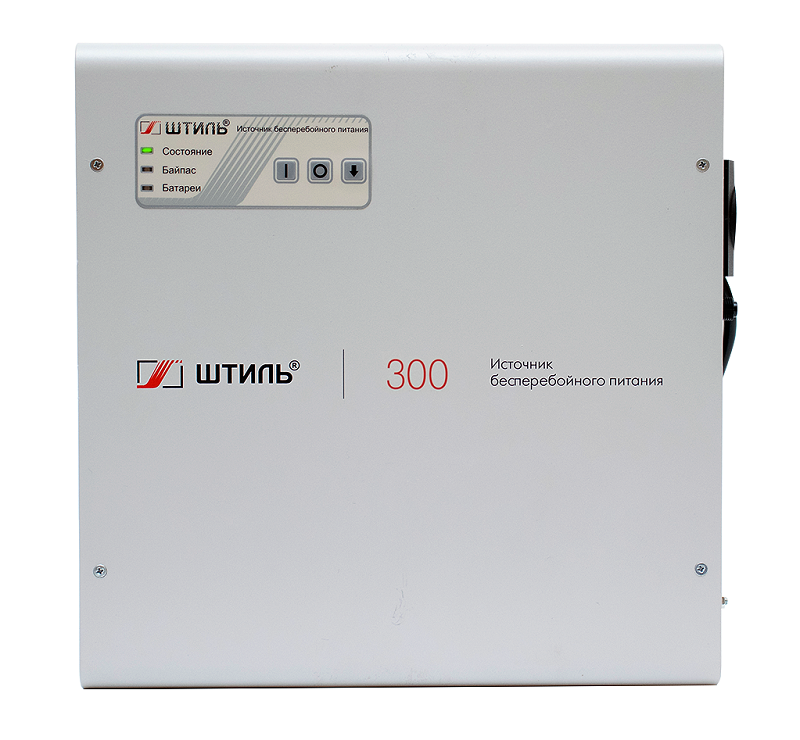

Источник бесперебойного питания настенный, on-line (с двойным преобразованием), чистая синусоида, 300 ВA (225 Вт); U-вх.220 В; с возможностью подключения внешних аккумуляторных батарей 12 В 17...250 Ач; U-акб.12 В, I-заряд.6 А; выходные разъёмы - EURO F-type с заземлением (1 шт.); холодный старт, совместим с генератором; IP20, t-раб.+5...+40°C, 283х285х93 мм
Источник бесперебойного питания настенный, on-line (с двойным преобразованием), чистая синусоида, 300 ВA (225 Вт); U-вх.220 В; с возможностью подключения внешних аккумуляторных батарей 12 В 17...250 Ач; U-акб.12 В, I-заряд.6 А; выходные разъёмы - EURO F-type с заземлением (1 шт.); холодный старт, совместим с генератором; IP20, t-раб.+5...+40°C, 283х285х93 мм
Источник бесперебойного питания настенный, on-line (с двойным преобразованием), чистая синусоида, 300 ВA (225 Вт); U-вх.220 В; с возможностью подключения внешних аккумуляторных батарей 12 В 17...250 Ач; U-акб.12 В, I-заряд.6 А; выходные разъёмы - EURO F-type с заземлением (1 шт.); холодный старт, совместим с генератором; IP20, t-раб.+5...+40°C, 283х285х93 мм
Источник бесперебойного питания настенный, on-line (с двойным преобразованием), чистая синусоида, 300 ВA (225 Вт); U-вх.220 В; с возможностью подключения внешних аккумуляторных батарей 12 В 17...250 Ач; U-акб.12 В, I-заряд.6 А; выходные разъёмы - EURO F-type с заземлением (1 шт.); холодный старт, совместим с генератором; IP20, t-раб.+5...+40°C, 283х285х93 мм

SW300L

Источник бесперебойного питания настенный, on-line (с двойным преобразованием), чистая синусоида, 300 ВA (225 Вт); U-вх.220 В; с возможностью подключения внешних аккумуляторных батарей 12 В 17...250 Ач; U-акб.12 В, I-заряд.6 А; выходные разъёмы - EURO F-type с заземлением (1 шт.); холодный старт, совместим с генератором; IP20, t-раб.+5...+40°C, 283х285х93 мм

Производитель: Штиль

Код:
00059339
Артикул
SW300L
Базовая единица
шт
19 940 руб.

Онлайн ИБП SW300L применяется для обеспечения бесперебойной работы и качественного электроснабжения критически важной нагрузки мощностью до 300 ВА/225 Вт

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
  • бесшумная работа.
  • плавный пуск;
  • резервное питание до 9,5 часов за счёт подключения внешней АБ (при 100% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления;
  • настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).

Технические характеристики

Общие

Число фаз 1 в 1
Страна производитель Россия
Режимы работы on-line, автономный, байпас, ECO
Активная мощность, кВт 0,225
Полная мощность, кВА 0,3
Топология on-line (с двойным преобразованием)
Форм-фактор настенный

Входные характеристики

Плавный пуск да
Потребляемая мощность в режиме холостого хода, Вт 16
Максимальный входной ток, А 1,9
Входной коэффициент мощности 0,99
Допустимый диапазон входной частоты, Гц 45-65
Номинальная входная частота, Гц 50
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, % 		-5, -10, -15, -20, -25 (значение по умолчанию: -15)
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, % 		+5, +10, +15, +20, +25 (значение по умолчанию: +10)
Предельный диапазон входного напряжения, В 90-295
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Номинальное входное напряжение, В 230
Совместимость с генератором да
Тип входной сети однофазная трехпроводная (L, N, PE)
Максимальный ток байпаса, А 4,5

Выходные характеристики

Тип выходного напряжения однофазное
КПД при работе через байпас или в режиме ECO, % 99
Крест-фактор 3:1
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Максимальный выходной ток, А 1,2
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 (требуется карта мониторинга)
Диапазон настройки выходного напряжения, В 210-240, шаг 5
Номинальное выходное напряжение, В 230
Форма выходного напряжения чистая синусоида
Точность стабилизации выходного напряжения, % ±2
Выходной коэффициент мощности 0,75
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 91
КПД в автономном режиме, % 82
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7

Аккумуляторные батареи (АБ)

Время автономной работы (при 80% загрузке ИБП) Зависит от ёмкости внешних АБ
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Функционал управления АБ защита от глубокого разряда (LVD), термокомпенсация заряда, 10-ти секундный тест АБ
Холодный старт да
Номинальный ток заряда встроенного ЗУ, А 6
Номинальное напряжение АБ, В 12
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Наличие встроенных батарей нет

Защита

Защита от аварии в ИБП электронная аварийная защита
Защита от «глубокого» разряда батарей да
Электронный автоматический байпас да
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),
срабатывание – 50 мкс)
Защита сети от высокочастотных помех 150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц

Панель управления и интерфейсы

«Сухие» контакты опция (требуется установка карты мониторинга)
RS-232 опция (требуется установка карты мониторинга)
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
Функциональные клавиши «Вкл», «Откл», «Смена режима»
Светодиодная индикация состояние, байпас, батарея
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга,
обмен данными только с оборудованием «Штиль»)
Датчик температуры опция (требуется установка карты мониторинга)

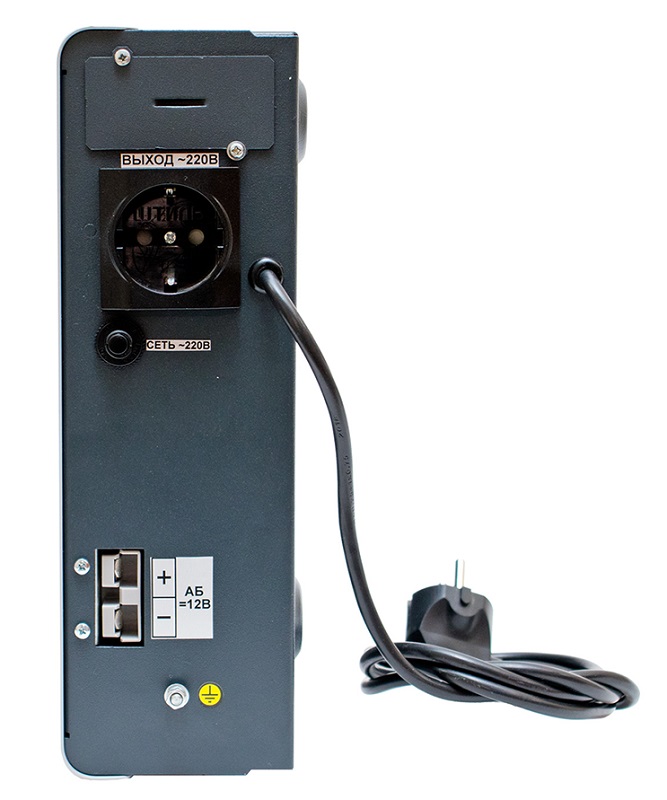

Подключение

Входная сеть сетевой кабель с евровилкой
Нагрузка (выходные разъёмы) EURO F-type с заземлением (1 шт.)

Надежность и эксплуатационные характеристики

Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения конвекционное (безвентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет 10
Гарантийный срок, мес 24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм 283х285х93
Габаритные размеры ВхШхГ (в упаковке), мм 330х330х140
Масса, кг 4
Цвет корпуса серый
