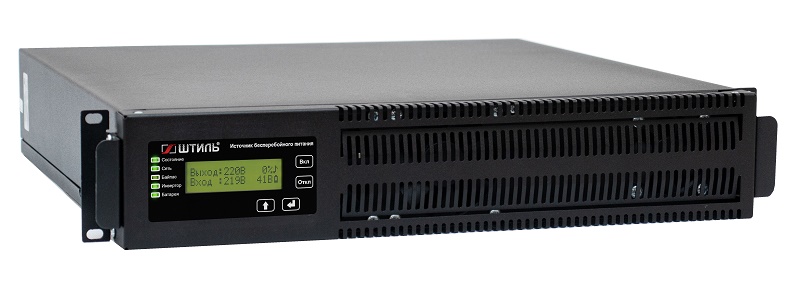

STR500SL-18
Источник бесперебойного питания в стойку, on-line (с двойным преобразованием), чистая синусоида, 500 ВA (400 Вт); U-вх.220 В; встроенные аккумуляторы, 4х12В/9Ач, U-акб.24 В, I-заряд.5 А; ЖК-дисплей, светодиодные индикаторы, "холодный старт"; выходные разъёмы - IEC-320-C13 (3 шт.), EURO F-type с заземлением (1 шт.); высота 2U; IP20, t-раб.+5...+40°C, 89х440х465 мм
Производитель: Штиль
- Код:
- 00059347
- Артикул
- STR500SL-18
- Базовая единица
- шт
39 800 руб.
STR500SL-18 представляет собой высокопроизводительный однофазный источник бесперебойного питания топологии онлайн напольного/стоечного исполнения. Модель обеспечит резервное электроснабжение и защиту от передов напряжения ответственного оборудования суммарной мощностью до 500 ВА/400 Вт
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- широкий диапазон входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
- высокая перегрузочная способность при работе через байпас или в режиме ECO – 200% в течение 40 с.
- универсальное исполнение – напольное/стоечное;
- «горячая» замена батарейного блока (без отключения нагрузки);
- плавный пуск;
- резервное питание за счёт встроенных АБ в течение 22 минут (при 100% нагрузке);
- увеличение времени резервного питания нагрузки до 150 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей BMRT-24-18;
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга и управления;
- настройка выходного напряжения в диапазоне 220-240 В с шагом 10 В.
Технические характеристики
Общие
| Число фаз | 1 в 1 |
| Страна производитель | Россия |
| Режимы работы | on-line, автономный, байпас, ECO |
| Активная мощность, кВт | 0,4 |
| Полная мощность, кВА | 0,5 |
| Топология | on-line (с двойным преобразованием) |
| Форм-фактор | напольный/в стойку |
Входные характеристики
| Плавный пуск | да |
| Потребляемая мощность в режиме холостого хода, Вт | 20 |
| Максимальный входной ток, А | 3,6 |
| Входной коэффициент мощности | 0,99 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Номинальная входная частота, Гц | 50 |
|
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
5, -10, -15, -20, -25 (значение по умолчанию: -20) |
|
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Предельный диапазон входного напряжения, В | 90-295 |
| Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Номинальное входное напряжение, В | 220 |
| Совместимость с генератором | да |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Максимальный ток байпаса, А | 5 |
Выходные характеристики
| Тип выходного напряжения | однофазное |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| Крест-фактор | 3:1 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| Максимальный выходной ток, А | 2,3 |
| Номинальная выходная частота, Гц |
при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 |
| Диапазон настройки выходного напряжения, В | 220-240, шаг 10 |
| Номинальное выходное напряжение, В | 220 |
| Форма выходного напряжения | чистая синусоида |
| Точность стабилизации выходного напряжения, % | ±2 |
| Выходной коэффициент мощности | 0,8 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Перегрузочная способность (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
| КПД в режиме on-line, % | 96 |
| КПД в автономном режиме, % | 81 |
| Время переключения в автономный режим из режима on-line, мс | 0 |
| Время переключения в автономный режим из режима ECO, мс | 7 |
Аккумуляторные батареи (АБ)
| Время автономной работы (при 80% загрузке ИБП) | 30 мин |
| Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
| Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Холодный старт | да |
| Время автономной работы при 100% (50%) загрузке ИБП, мин | 22 (50) |
| Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
| Возможность «горячей» замены встроенных АБ | да |
| Емкость встроенных АБ, Ач | 18 |
| Количество встроенных АБ 12В, шт. | 4 |
| Номинальный ток заряда встроенного ЗУ, А | 5 |
| Номинальное напряжение АБ, В | 24 |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Наличие встроенных батарей | да |
Защита
| Защита от аварии в ИБП | электронная аварийная защита |
| Защита от «глубокого» разряда батарей | да |
| Электронный автоматический байпас | да |
| Перегрузка по выходу | электронная защита c автовосстановлением |
| Короткое замыкание | электронная защита c автовосстановлением |
| Перегрев | электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений |
варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
Панель управления и интерфейсы
| «Сухие» контакты | опция (требуется установка карты мониторинга) |
| RS-232 | опция (требуется установка карты мониторинга) |
| Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
| Функциональные клавиши | «Вкл», «Откл», «Вверх», «Ввод» |
| ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Светодиодная индикация | состояние, сеть, байпас, инвертор, батареи |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| RS-485 | опция (требуется установка карты мониторинга, обмен данными только с оборудованием «Штиль») |
| Датчик температуры | опция (требуется установка карты мониторинга) |

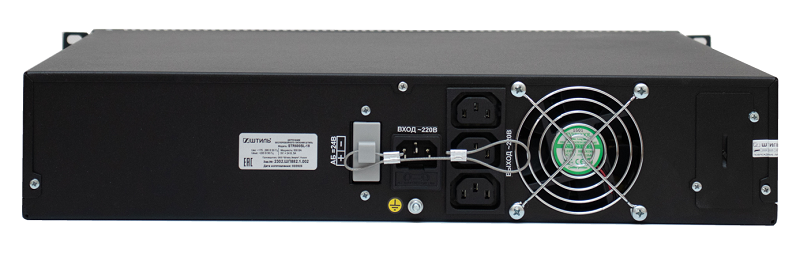

Подключение
| Первоочередное отключение неприоритетной нагрузки | нет |
| Входная сеть | IEC-320-C14 |
| Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.) |
Надежность и эксплуатационные характеристики
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Тип охлаждения | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм |
89х440х474 (в стойку, без учёта кронштейнов для горизонтального крепления) 89х482х474 (в стойку, полный габарит) 467х207х474 (напольный) |
| Габаритные размеры ВхШхГ (в упаковке), мм | 135х540х490 |
| Высота установки в стойку, U | 2 |
| Масса, кг | 20 |
| Цвет корпуса | чёрный |
