SR1110L
Источники бесперебойного питания 220В /380В (UPS)

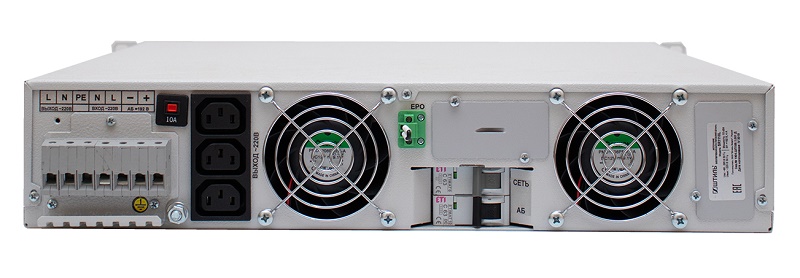

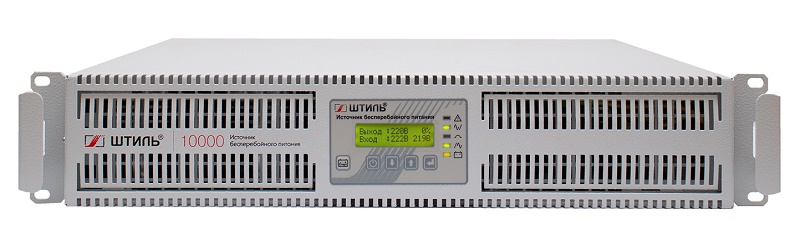

Источник бесперебойного питания в стойку, on-line (с двойным преобразованием), чистая синусоида, 10000 ВA (8000 Вт); U-вх.220 В; под внешние аккумуляторы, U-акб.192 В, I-заряд.1…4 А; ЖК-дисплей; выходные разъёмы - IEC-320-C13 (3 шт.), клеммное подключение (L, N, PE); холодный старт, совместим с генератором; высота 2U; IP20, t-раб.+5...+40°C, 89х483х549 мм
Источник бесперебойного питания в стойку, on-line (с двойным преобразованием), чистая синусоида, 10000 ВA (8000 Вт); U-вх.220 В; под внешние аккумуляторы, U-акб.192 В, I-заряд.1…4 А; ЖК-дисплей; выходные разъёмы - IEC-320-C13 (3 шт.), клеммное подключение (L, N, PE); холодный старт, совместим с генератором; высота 2U; IP20, t-раб.+5...+40°C, 89х483х549 мм
Источник бесперебойного питания в стойку, on-line (с двойным преобразованием), чистая синусоида, 10000 ВA (8000 Вт); U-вх.220 В; под внешние аккумуляторы, U-акб.192 В, I-заряд.1…4 А; ЖК-дисплей; выходные разъёмы - IEC-320-C13 (3 шт.), клеммное подключение (L, N, PE); холодный старт, совместим с генератором; высота 2U; IP20, t-раб.+5...+40°C, 89х483х549 мм
Источник бесперебойного питания в стойку, on-line (с двойным преобразованием), чистая синусоида, 10000 ВA (8000 Вт); U-вх.220 В; под внешние аккумуляторы, U-акб.192 В, I-заряд.1…4 А; ЖК-дисплей; выходные разъёмы - IEC-320-C13 (3 шт.), клеммное подключение (L, N, PE); холодный старт, совместим с генератором; высота 2U; IP20, t-раб.+5...+40°C, 89х483х549 мм

SR1110L

Источник бесперебойного питания в стойку, on-line (с двойным преобразованием), чистая синусоида, 10000 ВA (8000 Вт); U-вх.220 В; под внешние аккумуляторы, U-акб.192 В, I-заряд.1…4 А; ЖК-дисплей; выходные разъёмы - IEC-320-C13 (3 шт.), клеммное подключение (L, N, PE); холодный старт, совместим с генератором; высота 2U; IP20, t-раб.+5...+40°C, 89х483х549 мм

Производитель: Штиль

Код:
00059364
Артикул
SR1110L
Базовая единица
шт
152 560 руб.

Онлайн ИБП SR1110L предназначен для обеспечения бесперебойного электропитания в случае пропадания сетевого напряжения однофазной нагрузки суммарной мощностью 10 кВА /8 кВт

  • безразрывное мгновенное переключение на питание от АБ;
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,8;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.
  • плавный пуск;
  • резервное питание до 27 мин (за счёт подключения внешних батарейных модулей) или до 5 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке;
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга;
  • большой выбор дополнительных аксессуаров.

Технические характеристики

Общие

Число фаз 1 в 1
Страна производитель Россия
Режимы работы on-line, автономный, байпас, ECO
Активная мощность, кВт 8
Полная мощность, кВА 10
Топология on-line (с двойным преобразованием)
Форм-фактор в стойку

Входные характеристики

Плавный пуск да
Максимальный входной ток, А 55
Входной коэффициент мощности 0,99
Допустимый диапазон входной частоты, Гц 43-57
Номинальная входная частота, Гц 50
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, % 		-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, % 		+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Предельный диапазон входного напряжения, В 90-310
Рабочий диапазон входного напряжения, В 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%
Номинальное входное напряжение, В 220
Совместимость с генератором да
Тип входной сети однофазная трехпроводная (L, N, PE)

Выходные характеристики

Тип выходного напряжения однофазное
КПД при работе через байпас или в режиме ECO, % 99
Крест-фактор 3:1
Коэффициент нелинейных искажений выходного напряжения, % <2 при линейной нагрузке, <4 при нелинейной нагрузке
Максимальный выходной ток, А 45
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Диапазон настройки выходного напряжения, В 220-240
Номинальное выходное напряжение, В 220
Форма выходного напряжения чистая синусоида
Точность стабилизации выходного напряжения, % ±2
Выходной коэффициент мощности 0,8
Точность стабилизации выходной частоты (при работе от АБ), % ±0,1
Перегрузочная способность (при работе в режиме on-line или от батарей) менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас)
КПД в режиме on-line, % 95
КПД в автономном режиме, % 94
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 5

Аккумуляторные батареи (АБ)

Время автономной работы (при 80% загрузке ИБП) Зависит от ёмкости внешних АБ
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Функционал управления АБ определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт да
Номинальный ток заряда встроенного ЗУ, А от 1 до 4 (шаг настройки – 0,5 А)
Номинальное напряжение АБ, В 192
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Наличие встроенных батарей нет

Защита

Защита от аварии в ИБП электронная аварийная защита
Защита от «глубокого» разряда батарей да
Электронный автоматический байпас да
Перегрузка по выходу электронная защита с автовосстановлением
Короткое замыкание электронная защита с автовосстановлением
Перегрев электронная защита с автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),
срабатывание – 50 мкс)
Защита сети от высокочастотных помех 150 кГЦ - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц

Панель управления и интерфейсы

EPO разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
«Сухие» контакты опция (требуется установка карты мониторинга)
RS-232 опция (требуется установка карты мониторинга)
Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батарея
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)

Подключение

Входная сеть клеммное подключение (L, N, PE)
Нагрузка (выходные разъёмы) IEC-320-C13 (3 шт.), клеммное подключение (L, N, PE)

Надежность и эксплуатационные характеристики

Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Гарантийный срок, мес 24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм 89x483x549
Габаритные размеры ВхШхГ (в упаковке), мм 135х490х590
Высота установки в стойку, U 2
Масса, кг 16,4
Цвет корпуса серый
