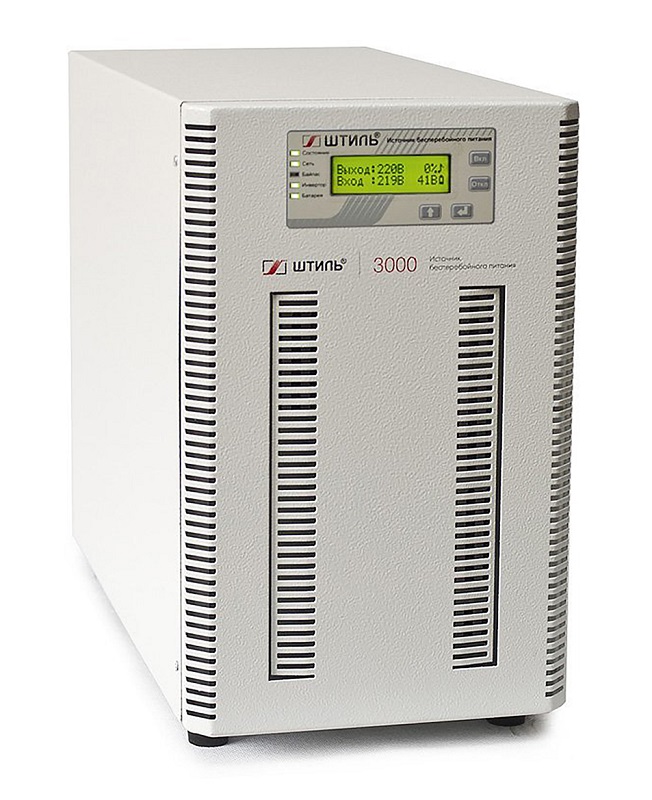

ST1103TL
Источник бесперебойного питания напольный, on-line (с двойным преобразованием), чистая синусоида, 3000 ВA (2700 Вт); U-вх.220 В; под внешние аккумуляторы, U-акб.96 В, I-заряд.4 А; ЖК-дисплей; IEC-320-C13 (3 шт.), входной разъём - клеммное подключение (L, N, PE); выходные разъёмы - IEC-320-C13 (3 шт.), EURO F-type с заземлением (2 шт.), клеммы; холодный старт, совместим с генератором; IP20, t-раб.+5...+40°C, 346х210х443 мм
Производитель: Штиль
- Код:
- 00059450
- Базовая единица
- шт
61 850 руб.
Онлайн ИБП ST1103ТL незаменим в доме, квартире или офисе для организации бесперебойной работы отдельно стоящих электроприборов или группы устройств мощностью до 3 кВА/ 2,7 кВт в случае периодических отключений электричества.
- безразрывное мгновенное переключение на питание от АБ;
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
- плавный пуск;
- резервное питание до 1,5 ч или до 3 ч (при установке внешнего ЗУ) при 100% нагрузке;
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга;
- большой выбор дополнительных аксессуаров.
Технические характеристики
Общие
| Число фаз | 1 в 1 |
| Страна производитель | Россия |
| Режимы работы | on-line, автономный, байпас, ECO |
| Активная мощность, кВт | 2,7 |
| Полная мощность, кВА | 3 |
| Топология | on-line (с двойным преобразованием) |
| Форм-фактор | напольный |
Входные характеристики
| Плавный пуск | да |
| Потребляемая мощность в режиме холостого хода, Вт | 40 |
| Максимальный входной ток, А | 21 |
| Входной коэффициент мощности | 0,99 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Номинальная входная частота, Гц | 50 |
|
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
|
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Предельный диапазон входного напряжения, В | 90-295 |
| Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Номинальное входное напряжение, В | 220 |
| Совместимость с генератором | да |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
Выходные характеристики
| Тип выходного напряжения | однофазное |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| Крест-фактор | 3:1 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| Максимальный выходной ток, А | 13 |
| Номинальная выходная частота, Гц |
при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 (по умолчанию – 50) |
| Диапазон настройки выходного напряжения, В | 220-240, шаг 10 |
| Номинальное выходное напряжение, В | 220 |
| Форма выходного напряжения | чистая синусоида |
| Точность стабилизации выходного напряжения, % | ±2 |
| Выходной коэффициент мощности | 0,9 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Перегрузочная способность (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
| КПД в режиме on-line, % | 95 |
| КПД в автономном режиме, % | 86 |
| Время переключения в автономный режим из режима on-line, мс | 0 |
| Время переключения в автономный режим из режима ECO, мс | 7 |
Аккумуляторные батареи (АБ)
| Время автономной работы (при 80% загрузке ИБП) | Зависит от ёмкости внешних АБ |
| Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Холодный старт | да |
| Номинальный ток заряда встроенного ЗУ, А | 4 |
| Номинальное напряжение АБ, В | 96 |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Наличие встроенных батарей | нет |
Защита
| Защита от аварии в ИБП | электронная аварийная защита |
| Защита от «глубокого» разряда батарей | да |
| Электронный автоматический байпас | да |
| Перегрузка по выходу | электронная защита с автовосстановлением |
| Короткое замыкание | электронная защита с автовосстановлением |
| Перегрев | электронная защита с автовосстановлением |
| Защита от импульсных перенапряжений |
варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
Панель управления и интерфейсы
| EPO | двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв. |
| «Сухие» контакты | опция (требуется установка карты мониторинга) |
| RS-232 | опция (требуется установка карты мониторинга) |
| Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/ полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
| Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
| ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Светодиодная индикация | состояние, сеть, байпас, инвертор, батареи |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| RS-485 | опция (требуется установка карты мониторинга) |

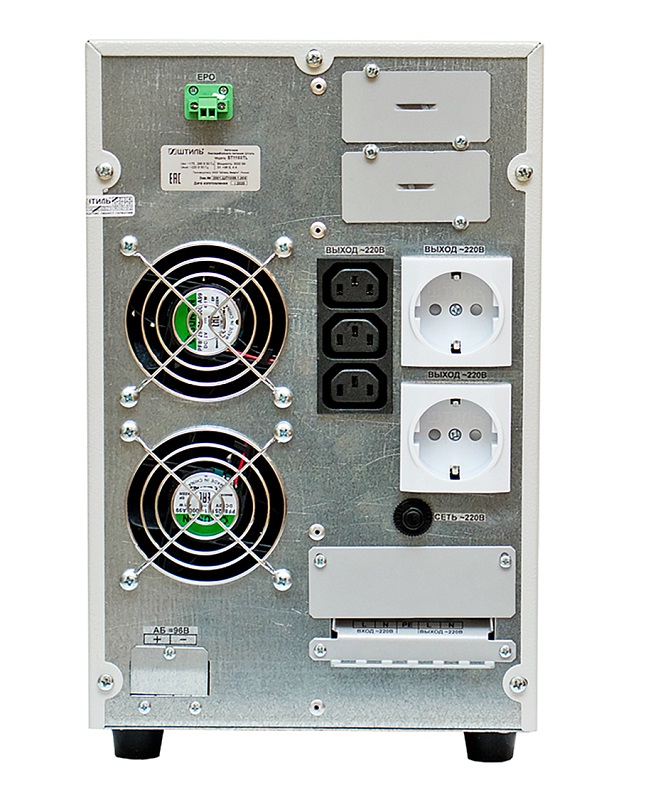

Подключение
| Входная сеть | клеммное подключение (L, N, PE) |
| Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), EURO F-type с заземлением (2 шт.), клеммы |
Надежность и эксплуатационные характеристики
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Тип охлаждения | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 346х210х443 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 505х260х395 |
| Масса, кг | 14 |
| Цвет корпуса | серый |
