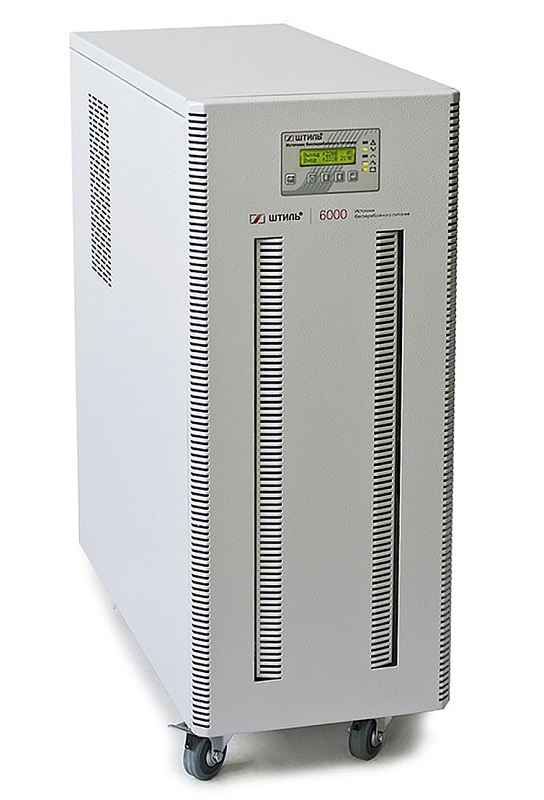

ST1106SL
Источник бесперебойного питания напольный, on-line (с двойным преобразованием), чистая синусоида, 6000 ВA (5400 Вт); U-вх.220 В; U-акб.192 В, I-заряд.1…4 А, 16 батарей 12 В 9 А·ч; ЖК-дисплей; клеммное подключение (L, N, PE); холодный старт, совместим с генератором; IP20, t-раб.+5...+40°C, 660х250х572 мм
Производитель: Штиль
- Код:
- 00059451
- Базовая единица
- шт
210 300 руб.
Онлайн ИБП ST1106SL применяется для обеспечения бесперебойного электропитания и индивидуальной/групповой защиты от нестабильного напряжения электроприборов суммарной мощностью 6 кВА /5,4 кВт
- безразрывное мгновенное переключение на питание от АБ;
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-310 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.
- плавный пуск;
- резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
- увеличение времени резервного питания нагрузки до 75 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей;
- подключение внешних батарейных модулей;
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга
Технические характеристики
Общие
| Число фаз | 1 в 1 |
| Страна производитель | Россия |
| Режимы работы | on-line, автономный, байпас, ECO |
| Активная мощность, кВт | 5,4 |
| Полная мощность, кВА | 6 |
| Топология | on-line (с двойным преобразованием) |
| Форм-фактор | напольный |
Входные характеристики
| Плавный пуск | да |
| Максимальный входной ток, А | 38 |
| Входной коэффициент мощности | 0,99 |
| Допустимый диапазон входной частоты, Гц | 43-57 |
| Номинальная входная частота, Гц | 50 |
|
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
|
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Предельный диапазон входного напряжения, В | 90-310 |
| Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
| Номинальное входное напряжение, В | 220 |
| Совместимость с генератором | да |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
Выходные характеристики
| Тип выходного напряжения | однофазное |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| Крест-фактор | 3:1 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2 при линейной нагрузке, <4 при нелинейной нагрузке |
| Максимальный выходной ток, А | 27 |
| Номинальная выходная частота, Гц |
при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
| Диапазон настройки выходного напряжения, В | 220-240 |
| Номинальное выходное напряжение, В | 220 |
| Форма выходного напряжения | чистая синусоида |
| Точность стабилизации выходного напряжения, % | ±2 |
| Выходной коэффициент мощности | 0,9 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас) |
| КПД в режиме on-line, % | 95 |
| КПД в автономном режиме, % | 94 |
| Время переключения в автономный режим из режима on-line, мс | 0 |
| Время переключения в автономный режим из режима ECO, мс | 5 |
Аккумуляторные батареи (АБ)
| Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
| Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Холодный старт | да |
| Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
| Возможность «горячей» замены встроенных АБ | нет |
| Емкость встроенных АБ, Ач | 9 |
| Количество встроенных АБ 12В, шт. | 16 |
| Номинальный ток заряда встроенного ЗУ, А | от 1 до 4 (шаг настройки – 0,5 А) |
| Номинальное напряжение АБ, В | 192 |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Наличие встроенных батарей | да |
Защита
| Защита от аварии в ИБП | электронная аварийная защита |
| Защита от «глубокого» разряда батарей | да |
| Электронный автоматический байпас | да |
| Перегрузка по выходу | электронная защита с автовосстановлением |
| Короткое замыкание | электронная защита с автовосстановлением |
| Перегрев | электронная защита с автовосстановлением |
| Защита от импульсных перенапряжений |
варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
Панель управления и интерфейсы
| EPO | разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. |
| «Сухие» контакты | опция (требуется установка карты мониторинга) |
| RS-232 | опция (требуется установка карты мониторинга) |
| Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
| Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
| ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Светодиодная индикация | состояние, сеть, байпас, инвертор, батарея |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| RS-485 | опция (требуется установка карты мониторинга) |

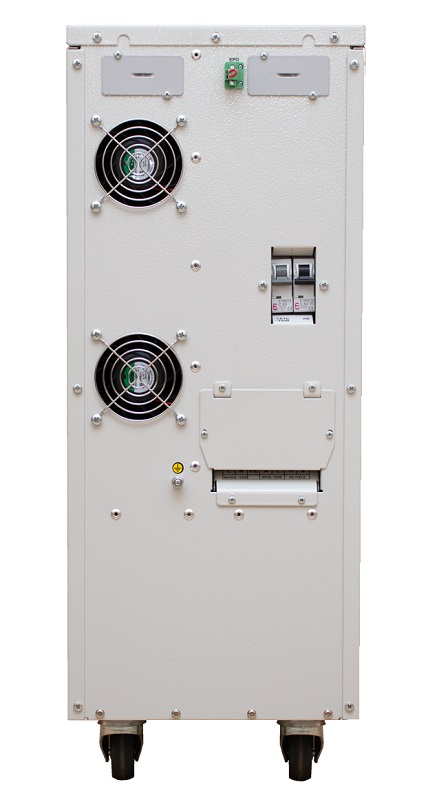

Подключение
| Входная сеть | клеммное подключение (L, N, PE) |
| Нагрузка (выходные разъёмы) | клеммное подключение (L, N, PE) |
Надежность и эксплуатационные характеристики
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Тип охлаждения | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 660х250х572 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 800х360х680 |
| Масса, кг | 65 |
| Цвет корпуса | серый |
