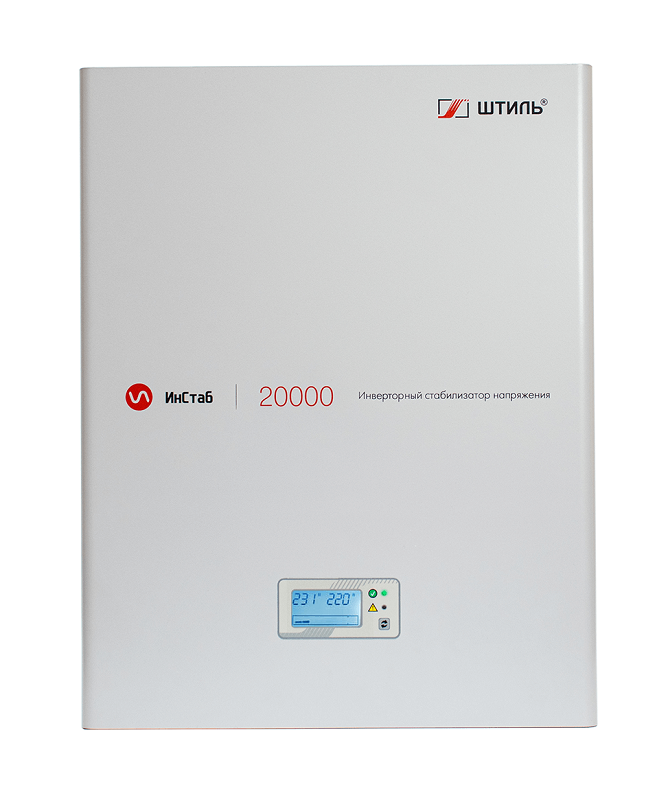

Штиль ИнСтаб IS20000
Стабилизатор переменного напряжения инверторный (с двойным преобразованием) однофазный, чистая синусоида; P-нагр.20 кВА/18кВт, U-вх.90…310В, U-вых.220…230 (с шагом 1В), I-вых.92 А; IP20, t-раб.+5…+40°C, 379х481х191 мм
Производитель: Штиль
- Код:
- 00059814
- Базовая единица
- шт
Инверторный стабилизатор напряжения IS20000 предназначен для защиты от повышенного и пониженного сетевого напряжения оборудования c потребляемой мощностью до 20 кВА/18 кВт, например:
- отопительного оборудования;
- персональных компьютеров и офисной техники;
- систем кондиционирования;
- торгового оборудования.
Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).
Принцип работы основан на двойном преобразовании энергии, за счет которого обеспечивается:
- мгновенная реакция на малейшие отклонения сетевого напряжения (0 мс);
- бесступенчатая и непрерывная стабилизация напряжения в расширенном диапазоне (90-310 В) и с максимальной точностью (±2%);
- выходное напряжение с идеальной синусоидальной формой;
- бесперебойное питание нагрузки в случае кратковременного пропадания сети (до 200 мс).
Технические характеристики
Общие
| Число фаз | 1 в 1 |
| Способ установки | настенный |
| Страна производитель | Россия |
| Режимы работы | стабилизация, ручной байпас |
| Активная мощность, кВт | 18 |
| Принцип стабилизации |
инверторный (с двойным преобразованием) |
| Полная мощность, кВА | 20 |
Входные характеристики
| Плавный пуск | да |
| Потребляемая мощность в режиме холостого хода, Вт | 85 |
| Максимальный входной ток, А | 118 |
| Входной коэффициент мощности | 0,99 |
| Допустимый диапазон входной частоты, Гц | 43-57 |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 |
| Верхний порог подключения нагрузки, В | 290 |
| Верхний порог отключения нагрузки, В | 310 |
| Нижний порог подключения нагрузки, В | 110 |
| Нижний порог отключения нагрузки, В | 90 |
| Предельный диапазон входного напряжения, В | 90-310 |
| Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
| Совместимость с генератором | да |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
Выходные характеристики
| Тип выходного напряжения | однофазное |
| Быстродействие, мс | 0 |
| КПД, % | до 97 |
| Перегрузочная способность | <105% - непрерывная работа, 105-150% - не менее 5 с |
| Крест-фактор | 3:1 |
| Коэффициент нелинейных искажений выходного напряжения, % | <1,5% при линейной нагрузке, <3% при нелинейной нагрузке |
| Максимальный выходной ток, А | 92 |
| Время автономной работы при отключении питания | не более 200 мс |
| Номинальная выходная частота, Гц | 50 (отклонение частоты выходного напряжения определяется частотой сети) |
| Точность стабилизации, % | ±2 |
| Диапазон настройки выходного напряжения, В | 220-230 с шагом 1 |
| Номинальное выходное напряжение, В | 220 |
| Форма выходного напряжения | чистая синусоида |
Защита

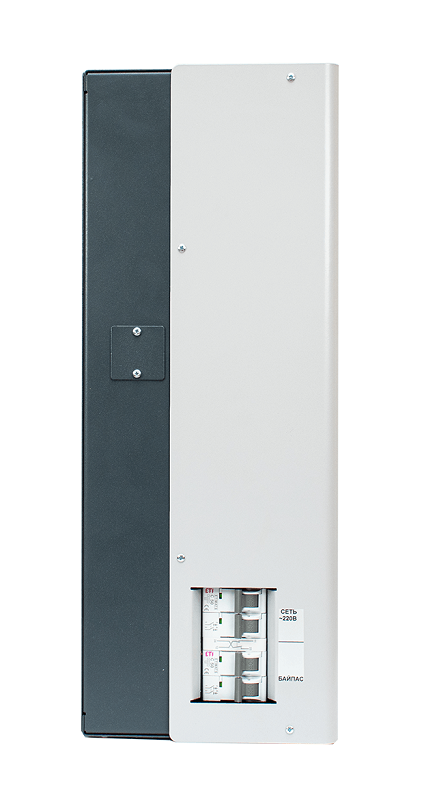

| Ручной байпас | да |
| Электронный автоматический байпас | да, в диапазоне 187-245 В |
| Перегрузка по выходу | электронная защита c автовосстановлением |
| Короткое замыкание | электронная защита c автовосстановлением |
| Перегрев | электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений |
варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита от аварии сети | электронная защита c автовосстановлением |
| Защита от аварии стабилизатора | электронная аварийная защита |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
Панель управления и интерфейсы
| Функциональные клавиши | кнопка для выбора отображаемой на дисплее информации и настройки значения выходного напряжения |
| ЖК-дисплей | входное/выходное напряжение, уровень загрузки, аварийные сообщения, мощность нагрузки, внутренняя температура |
| Светодиодная индикация | «Норма», «Авария» |
Подключение

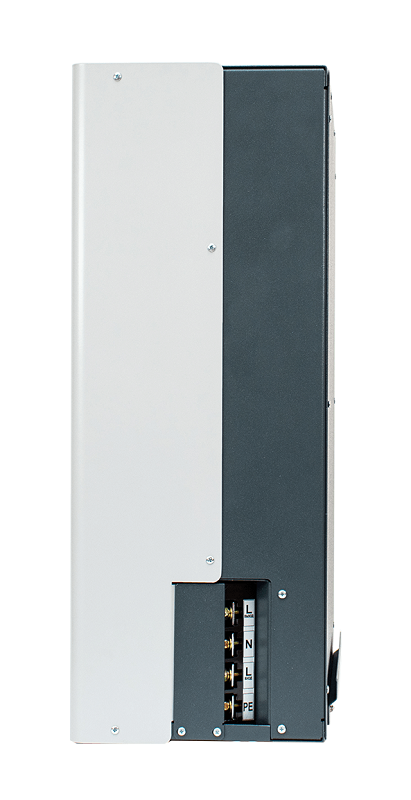

| Подключение к сети | клеммы |
| Входная сеть | клеммное подключение (L, N, PE – винт М6) |
| Нагрузка (выходные разъёмы) | клеммное подключение (L, N – винт М6) |
Надежность и эксплуатационные характеристики
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |

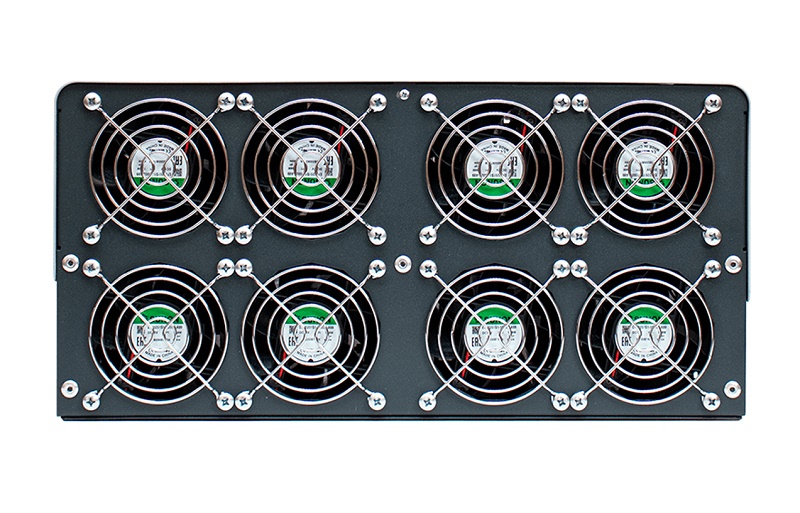

| Тип охлаждения | комбинированное (конвекционное/вентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 481х379х191 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 520х420х230 |
| Масса, кг | 22 |
| Цвет корпуса | серый |
