С2000-КПБ 2RS
Блок контрольно-пусковой, 2 линии интерфейса RS485, 6 исполнительных контролируемых выходов. Управление от «С2000-АСПТ», «С2000М», "Сириус» или АРМ
Производитель: Болид
- Код:
- 00059992
- Артикул
- 2-119-697-898
- Базовая единица
- шт
5 155 руб.
Предназначен для работы в составе централизованных систем охранно-пожарной сигнализации, управления пожаротушением, контроля доступа и видеоконтроля для управления исполнительными устройствами и контроля цепей управления.
- Управление шестью исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки, модули порошкового или аэрозольного пожаротушения, видеокамеры и др.) по интерфейсу RS-485
- Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КЗ)
- 2 цифровых линии связи RS-485
- Защита от включения исполнительных устройств при различных неисправностях блока (например, выходе из строя его элементов)
- 2 программируемых технологических шлейфа
- Передача служебных и тревожных сообщений по интерфейсу RS-485 на пульт С2000/С2000М, ППКУП С2000-АСПТ или АРМ «Орион» /АРМ «Орион Про»
- Контроль вскрытия корпуса блока
- Контроль напряжения питания

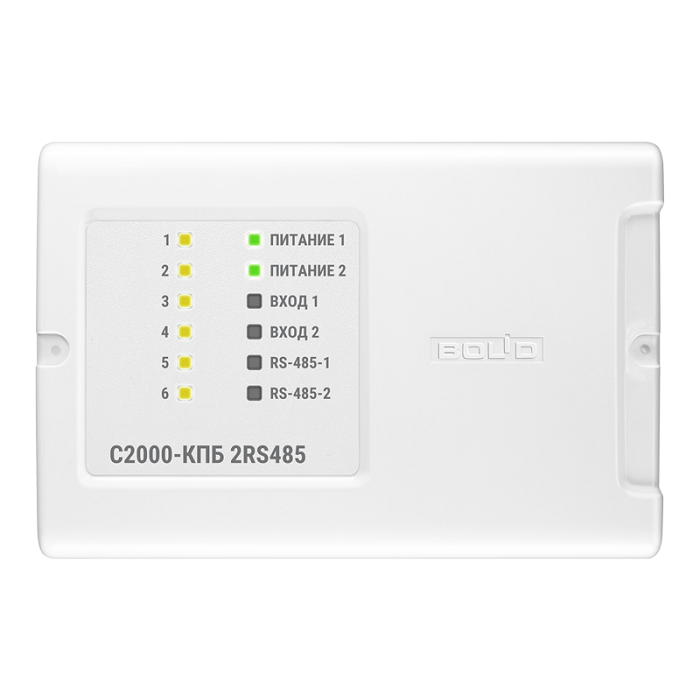

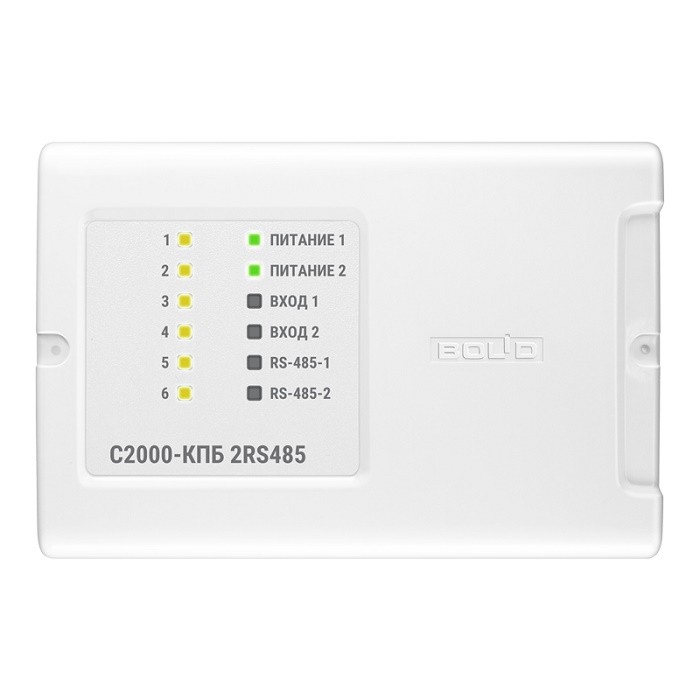

- Световая индикация состояния прибора, каждого выхода, шлейфов, интерфейса RS-485
- Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Контролируемые выходы | 6 шт |
| Коммутируемое напряжение (от источника питания блока) | от 10,2 В до 28,4 В постоянного тока |
| Максимальный коммутируемый ток одного канала | 2,5 А |
| Максимальный коммутируемый ток блока | 6 А |
| Максимальный ток контроля исправности цепей | 1,5 мА |
| Количество радиальных неадресных технологических шлейфов сигнализации (ШС) | 2 |
| Сопротивление проводов ШС без учёта выносного элемента, не более | 100 Ом |
| Сопротивление утечки между проводами ШС или каждым проводом и «землёй», не менее | 50 кОм |
| Макс. общее сопротивление ШС | 50 кОм |
| Встроенный звуковой сигнализатор | нет |
| Датчик вскрытия корпуса | микропереключатель |
| Коммуникационный порт (для работы в ИСО «Орион») | RS-485, протокол Орион |
| Количество линий RS-485 | 2 |
| Питание прибора | от внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания) |
| Напряжение питания | от 10,2 В до 28,4 В постоянного тока |
|
Ток потребления (без учёта потребления исполнительных устройств), не более при напряжении питания 12 В при напряжении питания 24 В |
130 мА 130мА |
|
Ток потребления в дежурном режиме (все выходы выключены), не более при напряжении питания 12 В при напряжении питания 24 В |
75 мА 45 мА |
| Готовность к работе после включения питания | не более 3 с |
| Рабочий диапазон температур | от минус 30 до +55 °C |
| Относительная влажность | до 98% при +25 °C |
| Степень защиты корпуса | IР40 |
| Габаритные размеры | 156x107х39 мм |
| Масса прибора | не более 0,3 кг |
| Средний срок службы | 10 лет |
| Программирование прибора | программа UProg.exe |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов |
| Тип монтажа | настенный навесной или на DIN-рейку |
