BM-36-27
BM-36-27

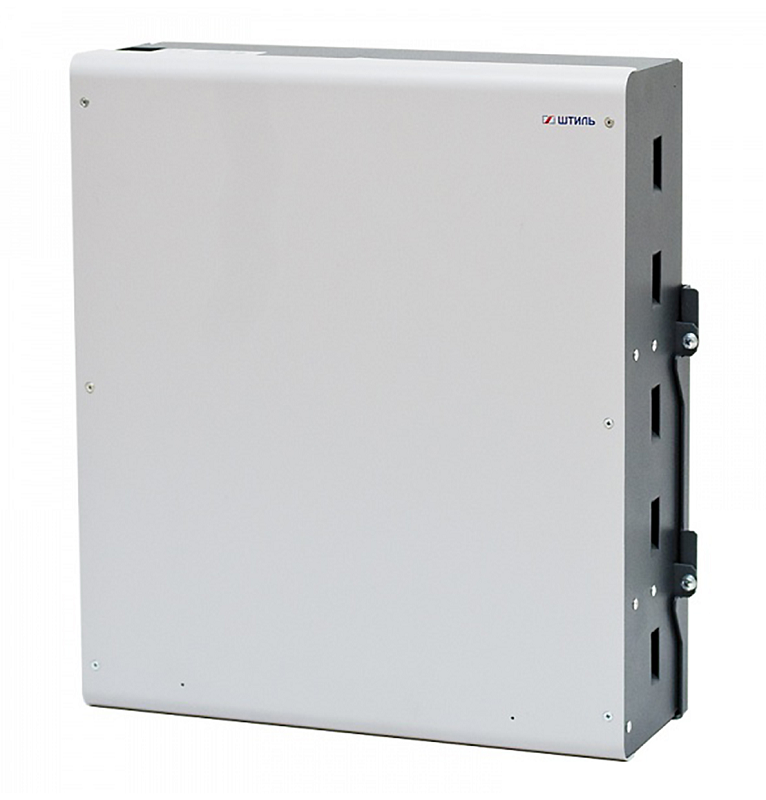

Батарейный модуль настенный для работы с ИБП SW1000L; U-батарей 36 В, 9 батарей 12 В 9 Ач, суммарная ёмкость 27 Ач; разъём подключения к ИБП TD50A; t-раб.+20...+25°С, 386x357x116 мм
Производитель: Штиль
- Код:
- 00060823
- Бренд:
- Штиль
- Базовая единица
- шт
- Доступность:
- заказная
Батарейный модуль BM-36-27 применяется совместно с моделями однофазных ИБП «Штиль» SW1000L настенного исполнения выходной мощностью 1000 ВА. Модуль – это прочный металлический контейнер, в котором уже установлены аккумуляторные батареи для обеспечения требуемого времени автономной работы ИБП. Габариты устройства имеют схожие параметры с источником бесперебойного питания совместимой модели, благодаря чему модуль может быть компактно установлен рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 36 В. В нем установлено девять аккумуляторных батарей 12 В (три группы, по 3 батареи в каждой) емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 27 Ач. Ниже представлена таблица времени автономной работы ИБП SW1000L в зависимости от мощности нагрузки.
| Мощность нагрузки, ВА | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Время автономной работы ИБП SW1000L, мин | 440 | 210 | 120 | 70 | 55 | 45 | 40 | 35 | 30 | 27 |
Для соединения с ИБП в BM-36-27 имеется разъем TD50A «Андерсон».
- Совместимость SW1000L
- Тип аксессуара батарейные модули
- Форм-фактор настенный
- Номинальное напряжение АБ, В 36
- Емкость одной 12-вольтовой АБ, Ач 9
- Суммарная емкость АБ в модуле, Ач 27
- Габаритные размеры ВхШхГ (в упаковке), мм 427х375х156
- Масса, кг 28
Технические характеристики
Общие
| Совместимость | однофазный ИБП SW1000L |
| Форм-фактор | настенный |
| Тип аксессуара | батарейные модули |
| Число фаз совместимого ИБП | 1 в 1 |
| Страна производитель | Россия |
Аккумуляторные батареи (АБ)
| Количество встроенных АБ 12В, шт. | 9 |
| Номинальное напряжение АБ, В | 36 |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Емкость одной 12-вольтовой АБ, Ач | 9 |
| Суммарная емкость АБ в модуле, Ач | 27 |
Подключение
| Тип разъема для подключения к ИБП | TD50A |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
| Диапазон температуры хранения, °С | от -20 до +40 |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Гарантийный срок, мес | 12 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 386x357x116 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 427х375х156 |
| Масса, кг | 28 |
| Цвет корпуса | серый |
