BM-24-27
BM-24-27

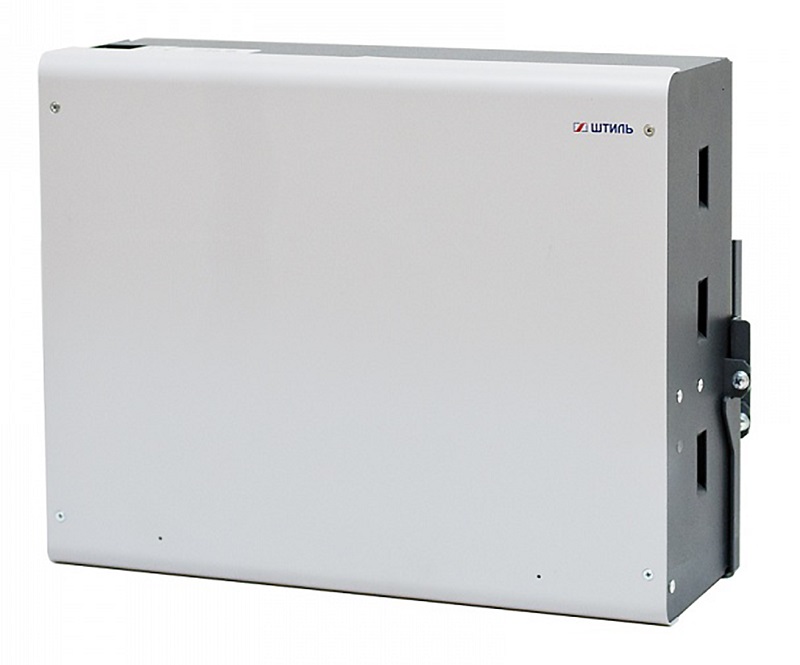

Батарейный модуль настенный для совместного использования с ИБП SW500L; под шесть АКБ 12 В 9 Ач; t-раб.0...+40°С, 297x357x116 мм
Производитель: Штиль
- Код:
- 00060825
- Бренд:
- Штиль
- Базовая единица
- шт
- Доступность:
- заказная
Батарейный модуль BM-24-27 используется совместно с моделями однофазных ИБП «Штиль» настенного исполнения SW500L мощностью 500 ВА. Модуль представляет собой прочный металлический контейнер с уже предустановленными аккумуляторными батареями, обеспечивающими автономную работу ИБП на необходимое время. Габариты модуля идентичны размерам источника бесперебойного питания совместимой модели, что позволяет компактно устанавливать его рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 24 В. В нем установлено шесть аккумуляторных батарей 12 В (три группы, по 2 батареи в каждой) емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 27 Ач. Ниже представлена таблица времени автономной работы ИБП SW500L в зависимости от мощности нагрузки.
| Мощность нагрузки, ВА | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|
| Время автономной работы ИБП SW500L, мин | 550 | 260 | 190 | 120 | 85 | 70 | 53 | 45 | 40 | 35 |
Соединение с ИБП в BM-24-27 выполняется через разъем TD50A «Андерсон».
- Совместимость SW500L
- Тип аксессуара батарейные модули
- Форм-фактор настенный
- Номинальное напряжение АБ, В 24
- Емкость одной 12-вольтовой АБ, Ач 9
- Суммарная емкость АБ в модуле, Ач 27
- Габаритные размеры ВхШхГ (в упаковке), мм 340х390х160
- Масса, кг 20
Технические характеристики
Общие
| Совместимость | однофазный ИБП SW500L |
| Форм-фактор | настенный |
| Тип аксессуара | батарейные модули |
| Число фаз совместимого ИБП | 1 в 1 |
| Страна производитель | Россия |
Аккумуляторные батареи (АБ)
| Количество встроенных АБ 12В, шт. | 6 |
| Номинальное напряжение АБ, В | 24 |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Емкость одной 12-вольтовой АБ, Ач | 9 |
| Суммарная емкость АБ в модуле, Ач | 27 |
Подключение
| Тип разъема для подключения к ИБП | TD50A |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
| Диапазон температуры хранения, °С | от -20 до +40 |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Гарантийный срок, мес | 12 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 288x357x116 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 340х390х160 |
| Масса, кг | 20 |
| Цвет корпуса | серый |
