BMR-36-18
BMR-36-18

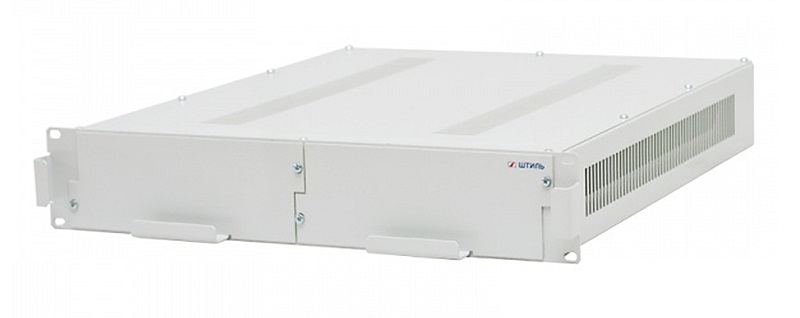

Батарейный модуль для работы с ИБП SR1101L, SR1101SL для установки в 19" стойку, 2U; U-батарей 36 В, 6 батарей 12 В 9 Ач, суммарная ёмкость 18 Ач; разъём подключения к ИБП TD50A; t-раб.+20...+25°С, 89х483х400 мм
Производитель: Штиль
- Код:
- 00060827
- Бренд:
- Штиль
- Базовая единица
- шт
- Доступность:
- заказная
Батарейный модуль BMR-36-18 предназначен для совместного применения с однофазными ИБП «Штиль» стоечного исполнения мощностью 1 кВА – модель SR1101L и SR1101SL. Устройство представляет собой металлический контейнер с уже предустановленными аккумуляторными батареями, которые позволяют обеспечить требуемое время автономной работы ИБП. Габаритные размеры модуля соответствуют размерам источника бесперебойного питания совместимой модели, благодаря чему модуль может быть компактно установлен рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 36 В. В нем установлены две группы из трех аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП SR1101L и SR1101SL в зависимости от мощности нагрузки.
| Мощность нагрузки, ВА | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Время автономной работы ИБП SR1101L, мин | 270 | 120 | 65 | 45 | 35 | 30 | 25 | 20 | 17 | 15 |
| Время автономной работы ИБП SR1101SL, мин | 440 | 210 | 120 | 70 | 55 | 45 | 40 | 35 | 30 | 27 |
Предусмотрен фронтальный доступ к выдвижным блокам аккумуляторных батарей, который позволяет заменить их без демонтажа батарейного модуля. Для соединения с ИБП в BMR-36-18 установлен разъем TD50A «Андерсон».
- Совместимость SR1101L, SR1101SL
- Тип аксессуара батарейные модули
- Форм-фактор в стойку
- Номинальное напряжение АБ, В 36
- Емкость одной 12-вольтовой АБ, Ач 9
- Суммарная емкость АБ в модуле, Ач 18
- Масса, кг 26
Технические характеристики
Общие
| Совместимость | однофазные ИБП SR1101L и SR1101SL |
| Форм-фактор | в стойку |
| Тип аксессуара | батарейные модули |
| Число фаз совместимого ИБП | 1 в 1 |
| Страна производитель | Россия |
Аккумуляторные батареи (АБ)
| Количество встроенных АБ 12В, шт. | 6 |
| Номинальное напряжение АБ, В | 36 |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Емкость одной 12-вольтовой АБ, Ач | 9 |
| Суммарная емкость АБ в модуле, Ач | 18 |
Подключение
| Тип разъема для подключения к ИБП | разъем TD50A |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25 ) |
| Диапазон температуры хранения, °С | от -20 до +40 |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Гарантийный срок, мес | 12 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 89х483х400 |
| Масса, кг | 26 |
| Цвет корпуса | серый |
