УЗЛ-ЕПК
УЗЛ-ЕПК
Устройство защиты портов в сети Ethernet c питанием РоЕ предназначено для установки в Крейт УЗЛ-ЕП и обеспечивает защиту от импульсных перенапряжений портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T
Производитель: Тахион
- Код:
- 00060846
- Бренд:
- Тахион
- Артикул
- 20180
- Базовая единица
- шт
- Доступность:
- заказная
Устройство защиты УЗЛ-ЕПК предназначено для установки в Крейт УЗЛ-ЕП и обеспечивает защиту от импульсных перенапряжений портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе, использующих технологию PoE стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1). Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.
- Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.
- Макс. длительное рабочее напряжение, Uc: линия данных 6VDC, линия питания 58VDC.
- Номинальный ток разряда (8/20 мкс), In линия-линия C1/линия-земля C2: линия данных 100A/2кА, линия питания 100A/2кА.
- Уровень напряжения защиты при In, Up линия-линия/линия-земля: линия данных 20V/550V, линия питания 120V/550V.
- Время срабатывания линия-линия/линия-земля: линия данных <10нс/<100нс, линия питания <10нс/<100нс.
- Диапазон рабочих температур – 55° ÷ +85°С.

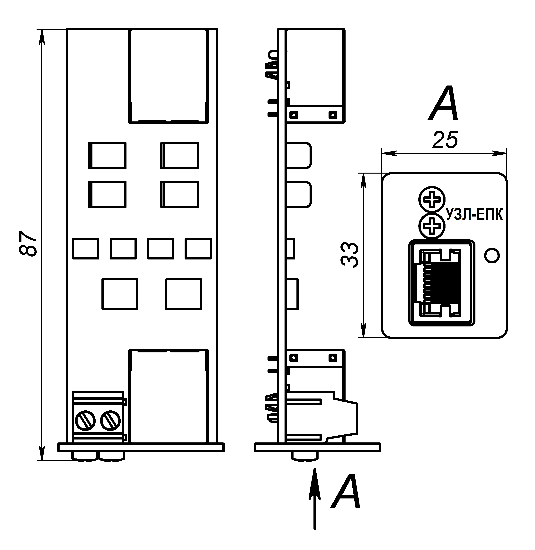

- Габаритные размеры 87х33х25 мм
Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.
Конструктивно выполнено в виде платы с панелью для установки в Крейт УЗЛ-ЕП. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Технические характеристики
| Характеристика | Линии данных | Линий питания |
|---|---|---|
| Защищаемые пары (контакты RJ-45) | (1-2), (3-6), (4-5) и (7-8) | (1,2-3,6) и (4,5-7,8) |
| Макс. длительное рабочее напряжение UС | 6 В DC | 58 В DC |
| Номинальный рабочий ток IN | 600 мА | 600+600=1200 мА |
| Номинальный ток разряда (8/20 мкс) In линия-линия C1 / линия-земля C2 | 100 А / 2 кА | 100 А / 2 кА |
| Уровень напряжения защиты UP при In Линия-линия / линия-земля, не более | 20 В / 550 В | 120 В / 550 В |
| Уровень напряжения защиты UP при 1кВ/мкс: Линия-линия / линия-земля, не более | 15 В / 550 В | 90 В / 550 В |
| Время срабатывания Ta Линия-линия / линия-земля | <10 нс / <100 нс | <10 нс / <100 нс |
| Вносимое затухание | <2 дБ (<250МГц) | – |
| Диапазон рабочих температур | -55°С ÷ +85°С | |
| Габаритные размеры | 87 х 33 х 25 мм | |
| Тип подключения (Вход-Выход) | RJ45- RJ45 | |
| Масса c упаковкой, не более | 60 г | |
| Категория испытаний по МЭК 61643-21 | С1, С2 | |
