SKAT-UPS 2000-RACK-ON-E P3
SKAT-UPS 2000-RACK-ON-E P3
Онлайн, 220 В; Мощность: 2000 ВА / 2000 Вт; АКБ: внешние, номинальное напряжение 48 В (4 х 12 В), ; возможность подключения внешних батарейных блоков SKAT BC; Ток заряда АКБ: до 6 А; Выходные разъёмы: IEC C13 – 8 шт; Универсальный корпус RACK/TOWER, высота 2U; Расширенная гарантия
Производитель: БАСТИОН
- Код:
- 00061197
- Бренд:
- SKAT
- Артикул
- 8771
- Базовая единица
- шт
- Доступность:
- заказная
- Топология: Онлайн, 220 В
- Мощность: 2000 ВА / 2000 Вт
- АКБ: внешние, номинальное напряжение 48 В (4 х 12 В), возможность подключения внешних батарейных блоков SKAT BC
- Ток заряда АКБ: до 6 А

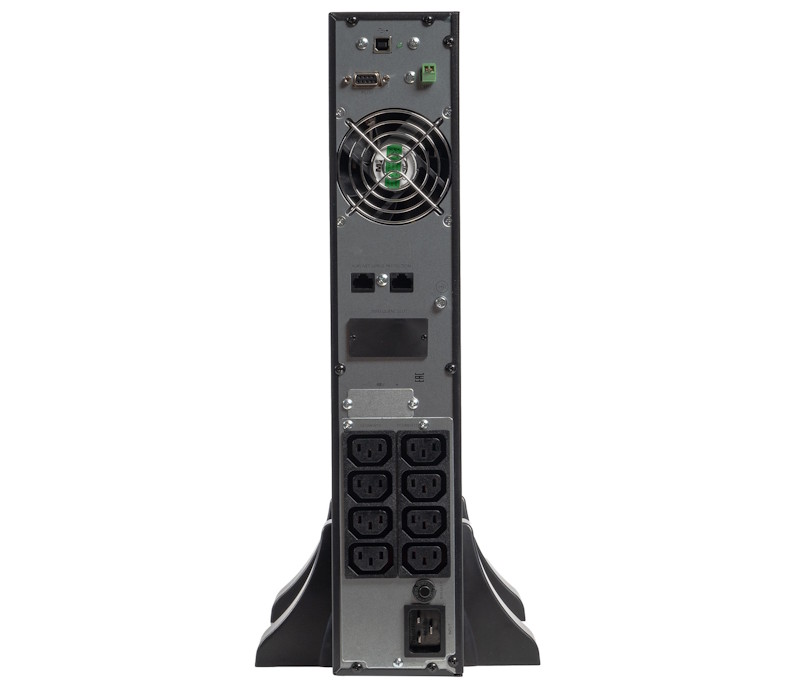

- Выходные разъёмы: IEC C13 – 8 шт
- Универсальный корпус RACK/TOWER, высота 2U
Онлайн источник бесперебойного питания SKAT-UPS 2000-RACK-ON-E P3 двойного преобразования, полной мощностью 2000 ВА / 2000 Вт. Встроенное зарядное устройство на 6 А позволяет подключить внешний массив аккумуляторов для создания длительного запаса времени автономной работы. Выходной коэффициент мощности 1,0 позволяет подключить больше современного оборудования с активным типом потребляемой мощности. Универсальный форм-фактор Rack/Tower подразумевает напольное размещение или установку в 19” стойку (высота 2U). Широкий набор коммуникационных разъемов дает возможность расширенного мониторинга и управления: USB-порт, COM-порт, слот для установки SNMP-карт, EPO.
Особенности SKAT-UPS 2000-RACK-ON-E P3
- Онлайн технология двойного преобразования. Обеспечивает правильную синусоидальную форму выходного напряжения, а также мгновенный переход из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза).
- Высокий выходной коэффициент мощности (PF) 1.0.
- Широкие коммуникационные возможности. Двунаправленный коммуникационный интерфейс RS-232, порт связи USB; интеллектуальный порт для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.); разъем для подключения устройства дистанционного аварийного отключения питания (EPO).

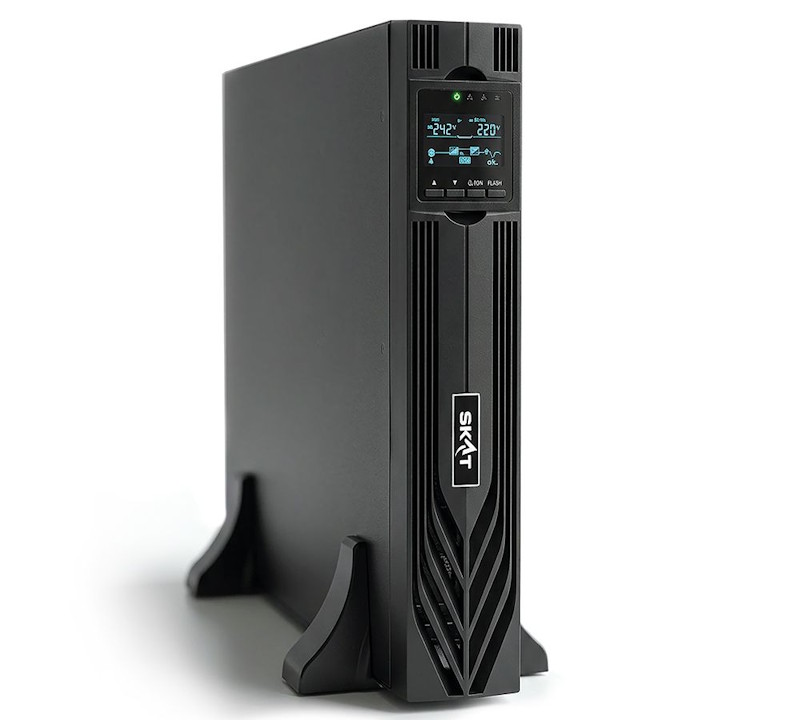

- Универсальный корпус RACK/Tower высотой 2U.
- Поворотный экран с 4-мя функциональными кнопками.
- Два сегмента выходных розеток. Позволяют разделить нагрузку на критически важную и неприоритетную, с индивидуальными сценариями отключения.
- Длительный автономный режим. Достигается за счёт подключения до 4-х батарейных блоков или 4-х внешних АКБ.
- "Горячая" замена АКБ и батарейных блоков. Позволяет дополнительно увеличивать время резерва, производя замену батарей без отключения нагрузки.
- Многофункциональная защита подключенного оборудования. Стабилизация выходного напряжения и частоты с точностью 1%, подавление импульсов высоковольтных и высокочастотных помех, защита от перепадов напряжения.
- Широкий диапазон стабилизации. В интервале от 110 до 254 В (в зависимости от уровня нагрузки) источник стабилизирует выходное напряжение без использования ресурса АКБ, тем самым продлевает их срок службы.
- Пользовательская настройка номинального выходного напряжения. 208 / 220 / 230 / 240 В.
- Расширенный диапазон входной частоты. От 40 до 70 Гц - обеспечивает совместимость с резервными генераторами.
- Защита ИБП и АКБ. От перегрева, перегрузки, короткого замыкания, глубокого разряда АКБ. Встроенная функция самодиагностики.
- Функция "холодного старта". ИБП можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ.
- Светодиодная индикация и звуковая сигнализация. Информируют о режимах работы и нештатных ситуациях.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное входное напряжение (Uном), В | 220 |
| Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более 40 °С), В | |
|
нижний порог перехода в режим работы от АКБ при нагрузке 0%…50% при нагрузке 100%…50% |
110 ± 5 % 176 ± 5 % |
|
нижний порог возврата в режим работы от сети при нагрузке 0%…50% при нагрузке 100%…50% |
120 ± 5 % 186 ± 5 % |
|
верхний порог перехода в режим работы от АКБ при нагрузке 0%…50% при нагрузке 100%…50% |
300 ± 5 % 264 ± 5 % |
|
верхний порог возврата в режим работы от сети при 50% нагрузке при 100% нагрузке |
290 ± 5 % 254 ± 5 % |
| Допустимый диапазон изменения частоты входного напряжения, Гц | 40…70** |
| Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц | 46…54 / 56…64** |
| Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее | 0,99 |
| Питание от генератора | поддерживается |
| Выходное напряжение, В | 208 / 220 / 230 / 240 |
|
Номинальная выходная мощность Полная, ВА Активная, Вт |
2000* 2000* |
| Выходной коэффициент мощности, не менее | 1,0 |
| Регулировка напряжения | ± 1 % |
|
Частота, Гц Основной режим работы Режим работы от АКБ |
46 - 54 или 56 - 64 50 / 60 ± 0,1 |
| Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 |
|
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более линейная нагрузка нелинейная нагрузка |
3 5 |
| Форма выходного напряжения | синусоидальная |
|
Время переключения из режима «ОСНОВНОЙ» в режим «БАЙПАС», мс, не более в режим «РЕЗЕРВ», мс |
4 0 |
| КПД при номинальной нагрузке в режиме «ОСНОВНОЙ», не менее, % | 90 |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |
| Рекомендуемая емкость внутренних АКБ, Ач | - |
| Количество АКБ, шт. | 4 |
| Среднее время заряда АКБ до 90 % емкости, ч | 4 |
| Ток заряда АКБ, А | 6 |
| Напряжение заряда АКБ | 54,7 ± 1% |
|
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») 105% …125% 125% … 130% > 130% |
через 60 с через 30 с немедленно |
|
Перегрузочные способности в режиме «РЕЗЕРВ» 105% …125% 125% … 130% > 130% |
через 60 с через 10 с немедленно |
| Защита от короткого замыкания | блокировка системы |
|
Защита от перегрева в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») в режиме «РЕЗЕРВ» (выключение ИБП) |
немедленно |
| Сигнализация о низком напряжении АКБ | подача сигнала тревоги и отключение изделия |
| Аварийное отключение (EPO) | обеспечивается |
| Звуковые и визуальные сигналы |
отключение сети, низкий заряд АКБ, перегрузка, неисправность изделия |
| Интерфейсы связи |
USB/RS232, Слот для установки дополнительных коммуникационных модулей (SNMP-модуля, платы релейного интерфейса) |
| Диапазон рабочих температур, °С | 0…40 |
| Температура хранения, °С | - 25… + 55 |
| Относительная влажность воздуха (без конденсации), % | 20…90 |
| Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м | 1500*** |
| Акустический шум на расстоянии 1 м, дБ, не более | 55 |
|
Габаритные размеры ШхГхВ, не более, мм без упаковки в упаковке |
440 х 602 х 86,5 565 х 730 х 210 |
| Масса, НЕТТО, кг, не более | 8,5 |
| Содержание драгоценных металлов и камней | нет |
* Мощность нагрузки должна быть уменьшена до 80 % при изменении выходного напряжения до 208 В переменного тока.
** Мощность нагрузки должна быть уменьшена до 75 % мощности, если частота входного напряжения выходит за пределы допустимого диапазона (50/60 ± 4 Гц).
*** Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря.
