SKAT-UPS 6000-RACK-ON P3
SKAT-UPS 6000-RACK-ON P3
Онлайн, 220 В; Мощность: 6000 ВА / 6000 Вт; АКБ: внешние 16-20 штук, номинальное напряжение 192-240 В, ; возможность подключения внешних батарейных блоков SKAT BC; Ток заряда АКБ: до 15 А (регулируемый); Выходные разъёмы: клеммная колодка, IEC C13 – 3 шт, C19 - 2 шт; Универсальный корпус RACK/TOWER, высота 2U
Производитель: БАСТИОН
- Код:
- 00061213
- Бренд:
- SKAT
- Артикул
- 8776
- Базовая единица
- шт
- Доступность:
- заказная
260 000 руб.
- Топология: Онлайн, 220 В
- Мощность: 6000 ВА / 6000 Вт
- АКБ: внешние 16-20 штук, номинальное напряжение 192-240 В, возможность подключения внешних батарейных блоков SKAT BC
- Ток заряда АКБ: до 15 А (регулируемый)

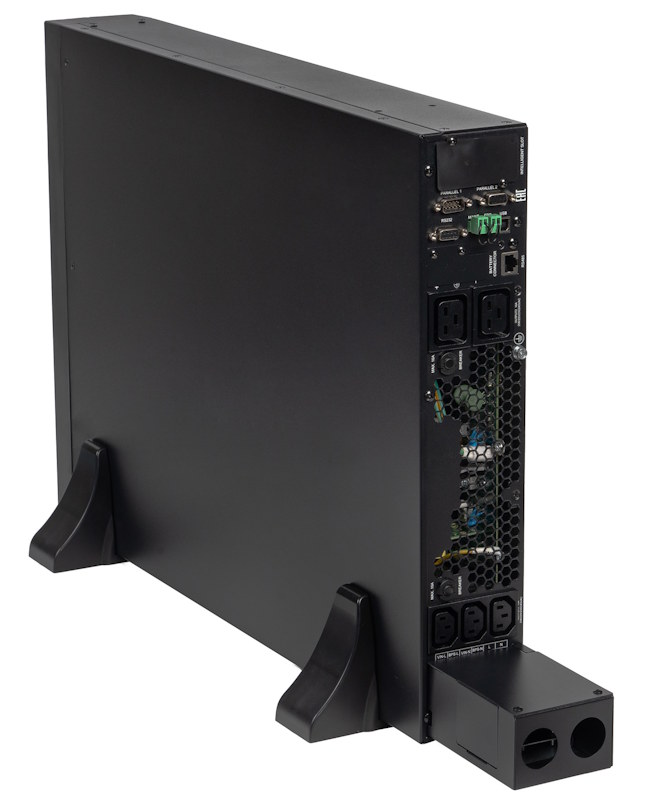

- Выходные разъёмы: клеммная колодка, IEC C13 – 3 шт, C19 - 2 шт
- Универсальный корпус RACK/TOWER, высота 2U

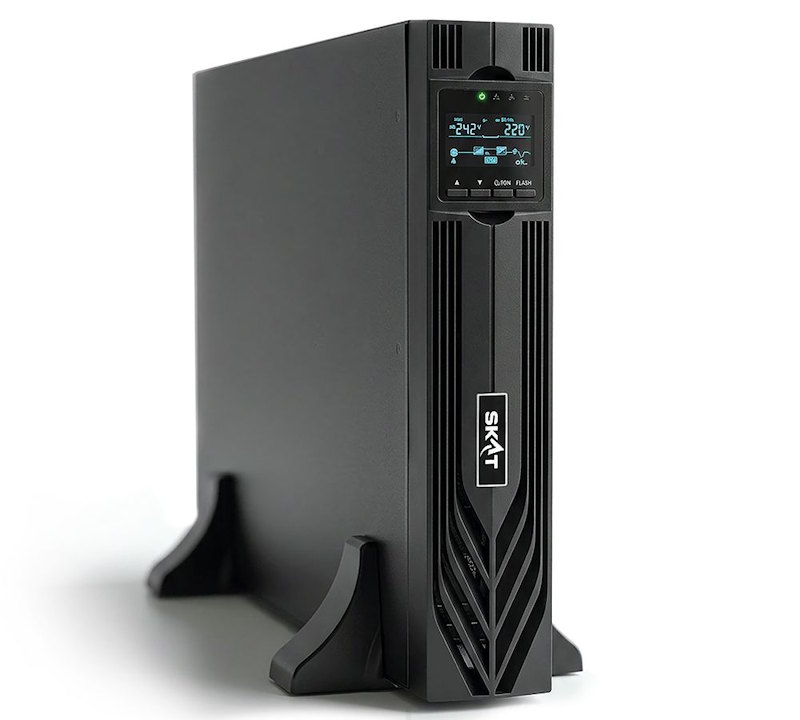

Онлайн источник бесперебойного питания SKAT-UPS 6000-RACK-ON P3 двойного преобразования, полной мощностью 6000 ВА / 6000 Вт. Встроенное зарядное устройство на 15 А позволяет подключить внешний массив аккумуляторов для создания длительного запаса времени автономной работы. Выходной коэффициент мощности 1,0 позволяет подключить больше современного оборудования с активным типом потребляемой мощности. Универсальный форм-фактор Rack/Tower подразумевает напольное размещение или установку в 19” стойку (высота 2U). Широкий набор коммуникационных разъемов дает возможность расширенного мониторинга и управления: USB-порт, COM-порт, слот для установки SNMP-карт, EPO.
Особенности SKAT-UPS 6000-RACK-ON P3
- Онлайн технология двойного преобразования. Обеспечивает правильную синусоидальную форму выходного напряжения, а также мгновенный переход из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза).
- Высокий выходной коэффициент мощности (PF) 1.0.
- Мощная регулируемая зарядка до 15А. Позволяет подключать массив АКБ большой емкости, обеспечивая тем самым длительный автономный режим.
- Параллельное подключение до 4-х ИБП. Позволяет увеличить общую мощность системы до 24000 ВА или повысить её отказоустойчивость.
- Широкие коммуникационные возможности. Двунаправленный коммуникационный интерфейс RS-232, порт связи USB; интеллектуальный порт для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.); разъем для подключения устройства дистанционного аварийного отключения питания (EPO).
- Универсальный корпус RACK/Tower высотой 2U.
- Поворотный экран с 4-мя функциональными кнопками.
- Два сегмента выходных розеток. Позволяют разделить нагрузку на критически важную и неприоритетную, с индивидуальными сценариями отключения.
- Длительный автономный режим. Достигается за счёт подключения до 4-х батарейных блоков или от 16 до 20 внешних АКБ.
- "Горячая" замена АКБ и батарейных блоков. Позволяет дополнительно увеличивать время резерва, производя замену батарей без отключения нагрузки.
- Многофункциональная защита подключенного оборудования. Стабилизация выходного напряжения и частоты с точностью 1%, подавление импульсов высоковольтных и высокочастотных помех, защита от грозовых разрядов и всплесков напряжения.
- Широкий диапазон стабилизации. В интервале от 110 до 300 В (в зависимости от уровня нагрузки) источник стабилизирует выходное напряжение без использования ресурса АКБ, тем самым продлевает их срок службы.
- Пользовательская настройка номинального выходного напряжения. 208 / 220 / 230 / 240 В.
- Расширенный диапазон входной частоты. От 40 до 70 Гц - обеспечивает совместимость с резервными генераторами.
- Защита ИБП и АКБ. От перегрева, перегрузки, короткого замыкания, глубокого разряда АКБ. Встроенная функция самодиагностики.
- Функция "холодного старта". ИБП можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ.
- Светодиодная индикация и звуковая сигнализация. Информируют о режимах работы и нештатных ситуациях.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| ОБЩИЕ | |
| Мощность, кВА / кВт | 6 / 6 |
| Топология | Двойное преобразование (онлайн) |
| Охлаждение | Вентиляторное |
| Габариты (Ш x В x Г), мм | 440 х 86,5 х 729 |
| Вес нетто, кг | 15 |
| Тип установки | Rack/Tower |
| ВХОДНЫЕ ПАРАМЕТРЫ | |
| Номинальное входное напряжение, В | 208 / 220 / 230 (по умолчанию) / 240 |
|
Диапазон входного напряжения без перехода на питание от АКБ, В при нагрузке 50% при нагрузке 100% |
110 - 300 176 - 300 |
| Диапазон частоты, Гц | 40 - 70 |
| Коэффициент гармонических искажений (THDi), % | < 3 |
| Коэффициент мощности | > 0,99 |
| Подключение входа | Клеммы (L+N+G) |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | |
| Выходная мощность, кВт | 6 |
| Коэффициент мощности (Power Factor) | 1,0 |
| Форма выходного сигнала | Чистая синусоида |
|
КПД, % Онлайн-режим ЭКО режим |
95,0 98,8 |
| Выходное напряжение, В | 208 / 220 / 230 / 240 |
| Регулировка напряжения, % | ± 1 |
| Динамическая регулировка напряжения, % | ± 5 |
|
Коэффициент гармонических искажений (THDv), % линейная нагрузка нелинейная нагрузка |
< 1 < 3 |
| Форма выходного напряжения | синусоидальная |
|
Выходная частота, Гц режим «ОСНОВНОЙ» режим «РЕЗЕРВ» |
50 / 60 ± 10% 50 / 60 ± 0,1% |
|
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») 105% … 110% 110% … 125% 125% … 150% > 150% |
через 60 мин через 10 мин через 1 мин через 0,5 с |
|
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение) 105% … 110% 110% … 125% 125% … 150% > 150% |
через 10 мин через 1 мин через 10 с через 0,5 с |
|
Перегрузочные способности в режиме «БАЙПАС» (отключение) 105% … 130% 130% … 150% 150% … 200% > 150% |
только сигнал тревоги через 10 мин через 1 мин через 0,5 с |
| Коэффициент амплитуды тока (Крест-фактор) | 3:1 |
| Выходные разъемы (непрограммируемые) | Клеммы (L+N+G) |
| Выходные разъемы (программируемые) | C19 х 2 + C13 х 3 |
| РЕЖИМ "БАЙПАС" | |
| Диапазон напряжения | |
| Максимальное |
208/220В: +25% (опционально +10%,+15%,+20%); 230В: +20% (опционально +10%,+15%); 240В: +15% (опционально +10%) |
| Минимальное |
-45% (опционально -10%,-20%,-30%) |
| Диапазон частоты | ±10% от номинального |
| Диапазон ECO | ±10% от номинального |
| РЕЖИМ "РЕЗЕРВ" | |
| Номинальное напряжение DC, В | 192 (по умолчанию) / 216 / 240 |
| Максимальный ток заряда | 15 А |
| ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС | |
| Панель управления LCD + LED | 2.4" цветной экран (Английский язык) |
| Интерфейсы связи |
USB, RS232, RS485, параллельный порт, слот для карт (SNMP, реле) |
| Аварийное отключение (EPO) | обеспечивается |
| ОКРУЖАЮЩАЯ СРЕДА | |
| Рабочая температура, °С | 0 … + 40 |
| Температура хранения, °С | -25 … + 55 (без батарей) |
| Влажность, % | 0-95% (без конденсации) |
| Высота эксплуатации* |
0-1000 м: нормальная работа; 1000-3000 м: снижение мощности |
| Класс защиты | IP20 |
| Уровень шума (1 м, онлайн, полная нагрузка) | ≤45 дБ |
| СТАНДАРТЫ | |
| Безопасность | EN IEC 62040-1:2019 + A11:2021 |
| ЭМС | IEC 62040-2:2016, EN IEC 62040-2:2018, C2 |
| ПРОЧЕЕ | |
| Совместимость с генератором | да |
| Защита от короткого замыкания | блокировка системы |
|
Защита от перегрева Сетевой режим Резервный режим |
переход на байпас немедленное отключение |
| Низкое напряжение батареи | сигнал тревоги и отключение |
| EPO | немедленное отключение |
| Звуковая и световая сигнализация |
отказ сети, низкий заряд батареи, перегрузка, неисправность системы |
* Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря.
