SKAT-UPS 10000-RACK-ON P3
SKAT-UPS 10000-RACK-ON P3
Онлайн, 220 В; Мощность: 10000 ВА / 10000 Вт; АКБ: внешние 16-20 штук, номинальное напряжение 192-240 В, ; возможность подключения внешних батарейных блоков SKAT BC; Ток заряда АКБ: до 15 А (регулируемый); Выходные разъёмы: клеммная колодка, IEC C13 – 3 шт, C19 - 2 шт; Универсальный корпус RACK/TOWER, высота 2U
Производитель: БАСТИОН
- Код:
- 00061214
- Бренд:
- SKAT
- Артикул
- 8 777
- Базовая единица
- шт
- Доступность:
- заказная
342 000 руб.
- Топология: Онлайн, 220 В
- Мощность: 10000 ВА / 10000 Вт
- АКБ: внешние 16-20 штук, номинальное напряжение 192-240 В, возможность подключения внешних батарейных блоков SKAT BC
- Ток заряда АКБ: до 15 А (регулируемый)
- Выходные разъёмы: клеммная колодка, IEC C13 – 3 шт, C19 - 2 шт
- Универсальный корпус RACK/TOWER, высота 2U

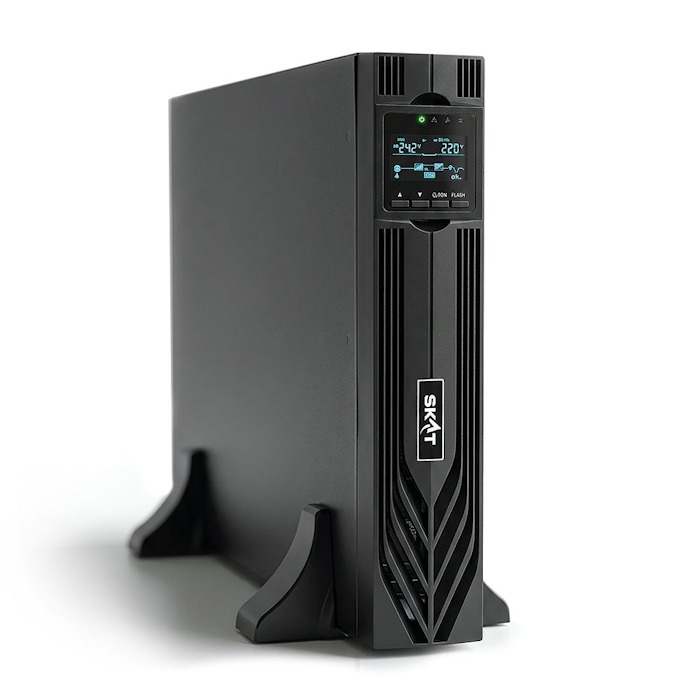

Онлайн источник бесперебойного питания SKAT-UPS 10000-RACK-ON P3 двойного преобразования, полной мощностью 10000 ВА / 10000 Вт. Встроенное зарядное устройство на 15 А позволяет подключить внешний массив аккумуляторов для создания длительного запаса времени автономной работы. Выходной коэффициент мощности 1,0 позволяет подключить больше современного оборудования с активным типом потребляемой мощности. Универсальный форм-фактор Rack/Tower подразумевает напольное размещение или установку в 19” стойку (высота 2U).
Особенности
- Онлайн технология двойного преобразования.
- Высокий выходной коэффициент мощности (PF) 1.0.
- Мощная регулируемая зарядка до 15А.
- Параллельное подключение до 4-х ИБП.

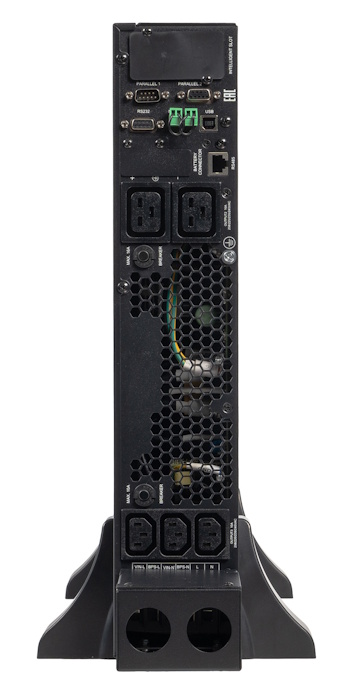

- Широкие коммуникационные возможности. Двунаправленный коммуникационный интерфейс RS-232, порт связи USB; интеллектуальный порт для установки дополнительных коммуникационных модулей; разъем для подключения устройства дистанционного аварийного отключения питания (EPO).
- Универсальный корпус RACK/Tower высотой 2U.

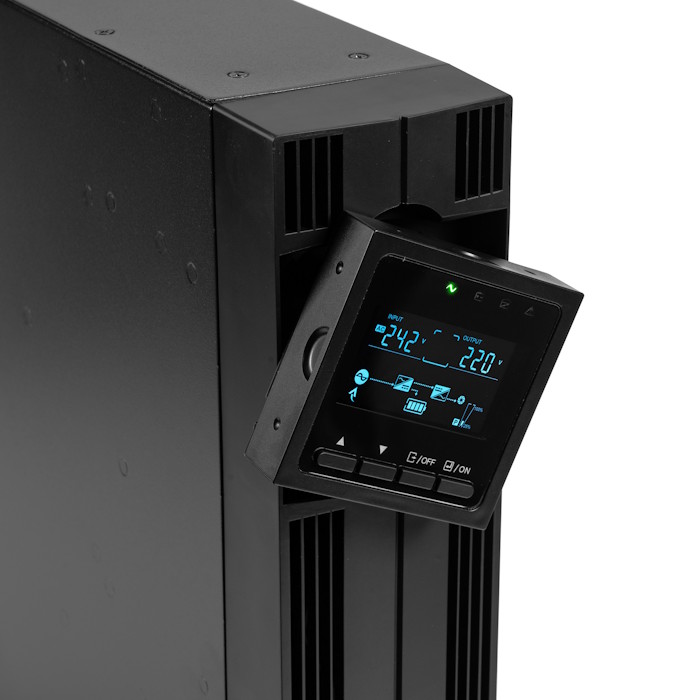

- Поворотный экран с 4-мя функциональными кнопками.
- Два сегмента выходных розеток.
- Длительный автономный режим. Достигается за счёт подключения до 6-ти батарейных блоков или от 16 до 20 внешних АКБ.
- "Горячая" замена АКБ и батарейных блоков.
- Многофункциональная защита подключенного оборудования.
- Широкий диапазон стабилизации.
- Пользовательская настройка номинального выходного напряжения. 208 / 220 / 230 / 240 В.
- Расширенный диапазон входной частоты (от 40 до 70 Гц )
- Защита ИБП и АКБ. От перегрева, перегрузки, короткого замыкания, глубокого разряда АКБ. Встроенная функция самодиагностики.
- Функция "холодного старта".
- Светодиодная индикация и звуковая сигнализация.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| ОБЩИЕ | |
| Мощность, кВА / кВт | 10 / 10 |
| Топология | Двойное преобразование (онлайн) |
| Охлаждение | Вентиляторное |
| Габариты (Ш x В x Г), мм | 440 х 86,5 х 729 |
| Вес нетто, кг | 17 |
| Тип установки | Rack/Tower |
| ВХОДНЫЕ ПАРАМЕТРЫ | |
| Номинальное входное напряжение, В | 208 / 220 / 230 (по умолчанию) / 240 |
|
Диапазон входного напряжения без перехода на питание от АКБ, В при нагрузке 50% при нагрузке 100% |
110 - 300 176 - 300 |
| Диапазон частоты, Гц | 40 - 70 |
| Коэффициент гармонических искажений (THDi), % | < 3 |
| Коэффициент мощности | > 0,99 |
| Подключение входа | Клеммы (L+N+G) |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | |
| Выходная мощность, кВт | 10 |
| Коэффициент мощности (Power Factor) | 1,0 |
| Форма выходного сигнала | Чистая синусоида |
|
КПД, % Онлайн-режим ЭКО режим |
95,5 99 |
| Выходное напряжение, В | 208 / 220 / 230 / 240 |
| Регулировка напряжения, % | ± 1 |
| Динамическая регулировка напряжения, % | ± 5 |
|
Коэффициент гармонических искажений (THDv), % линейная нагрузка нелинейная нагрузка |
< 1 < 3 |
| Форма выходного напряжения | синусоидальная |
|
Выходная частота, Гц режим «ОСНОВНОЙ» режим «РЕЗЕРВ» |
50 / 60 ± 10% 50 / 60 ± 0,1% |
|
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») 105% … 110% 110% … 125% 125% … 150% > 150% |
через 60 мин через 10 мин через 1 мин через 0,5 с |
|
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение) 105% … 110% 110% … 125% 125% … 150% > 150% |
через 10 мин через 1 мин через 10 с через 0,5 с |
|
Перегрузочные способности в режиме «БАЙПАС» (отключение) 105% … 130% 130% … 150% 150% … 200% > 150% |
только сигнал тревоги через 10 мин через 1 мин через 0,5 с |
| Коэффициент амплитуды тока (Крест-фактор) | 3:1 |
| Выходные разъемы (непрограммируемые) | Клеммы (L+N+G) |
| Выходные разъемы (программируемые) | C19 х 2 + C13 х 3 |
| РЕЖИМ "БАЙПАС" | |
| Диапазон напряжения | |
| Максимальное |
208/220В: +25% (опционально +10%,+15%,+20%); 230В: +20% (опционально +10%,+15%); 240В: +15% (опционально +10%) |
| Минимальное |
-45% (опционально -10%,-20%,-30%) |
| Диапазон частоты | ±10% от номинального |
| Диапазон ECO | ±10% от номинального |
| РЕЖИМ "РЕЗЕРВ" | |
| Номинальное напряжение DC, В | 192 (по умолчанию) / 216 / 240 |
| Максимальный ток заряда | 15 А |
|
ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС |
|
| Панель управления LCD + LED | 2.4" цветной экран (Английский язык) |
| Интерфейсы связи | USB, RS232, RS485, параллельный порт, слот для карт (SNMP, реле) |
| Аварийное отключение (EPO) | обеспечивается |
| ОКРУЖАЮЩАЯ СРЕДА | |
| Рабочая температура, °С | 0 … + 40 |
| Температура хранения, °С | -25 … + 55 (без батарей) |
| Влажность, % | 0-95% (без конденсации) |
| Высота эксплуатации* |
0-1000 м: нормальная работа; 1000-3000 м: снижение мощности |
| Класс защиты | IP20 |
| Уровень шума (1 м, онлайн, полная нагрузка) | ≤50 дБ |
| СТАНДАРТЫ | |
| Безопасность | EN IEC 62040-1:2019 + A11:2021 |
| ЭМС | IEC 62040-2:2016, EN IEC 62040-2:2018, C2 |
| ПРОЧЕЕ | |
| Совместимость с генератором | да |
| Защита от короткого замыкания | блокировка системы |
|
Защита от перегрева Сетевой режим Резервный режим |
переход на байпас немедленное отключение |
| сигнал тревоги и отключение | |
| EPO | немедленное отключение |
| Звуковая и световая сигнализация | отказ сети, низкий заряд батареи, перегрузка, неисправность системы |
