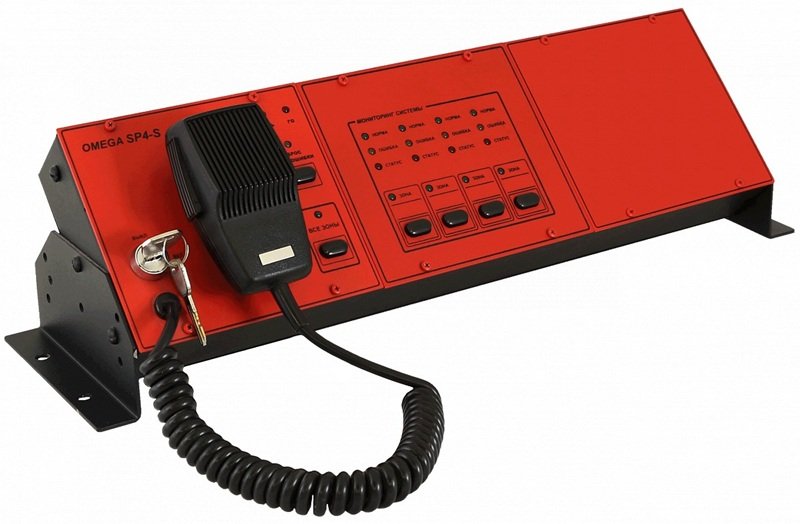

Представляет собой микрофонный пульт мониторинга и управления многозонной СОУЭ на базе панелей AL-8MP2 (Omega SP40/2, Omega SP80). Пульт предназначен для объединения нескольких одноканальных панелей оповещения в единую многозонную (многоканальную) систему оповещения и управления эвакуацией с централизованным управлением и диагностикой состояния всей системы.

Имеет специализированный вход для сопряжения с аппаратурой службы ГО и ЧС (РАСЦО).

Все линии связи пульта с приборами управления оповещением контролируются.

Для организации внешнего мониторинга системы предусмотрены два системных реле с перекидными контактами: реле неисправности в системе (TRB) и реле активации системы (ALM).

В базовой комплектации пульт SP4-S осуществляет централизованное управление эвакуацией со встроенного микрофона, а также производит автоматический мониторинг состояния до четырех локальных систем оповещения (до четырех ППУ СОУЭ).

Модульная конструкция позволяет с помощью дополнительных модулей SP4-M увеличить количество контролируемых локальных СОУЭ (на базе приборов AL-8MP2, Omega SP40/2 или Omega SP80) до 80-ти.

Для подключения к пульту SP4-S более 4-х ППУ СОУЭ требуется установить дополнительные модули SP4-M. Каждый модуль SP4-M позволяет дополнительно подключить к пульту SP4-S до четырех приборов оповещения. Все линии связи модуля SP4-M с приборами управления оповещением контролируются.

Модуль SP4-A – позволяет оператору запускать необходимую функцию оповещения в полуавтоматическом режиме (активация записанного сообщения или сценария оповещения, или запуск канала светового/звукового оповещения). Все линии связи модуля с приборами управления оповещением контролируются.

Дополнительные модули SP4-M и SP4-A не имеют собственного корпуса и должны быть установлены в корпус пульта SP4-S или в дополнительный установочный корпус Omega SP4-BOX.

В корпусе пульта SP4-S предусмотрена одна свободная секция для установки (при необходимости) в корпус пульта еще одного дополнительного модуля SP4-M или SP4-A. При необходимости подключения к пульту SP4-S более чем одного дополнительного модуля потребуется отдельный установочный корпус SP4-BOX.

Установка дополнительных модулей SP4-M или SP4-A в корпус пульта SP4-S или в дополнительный установочный корпус SP4-BOX производится только на заводе производителя.

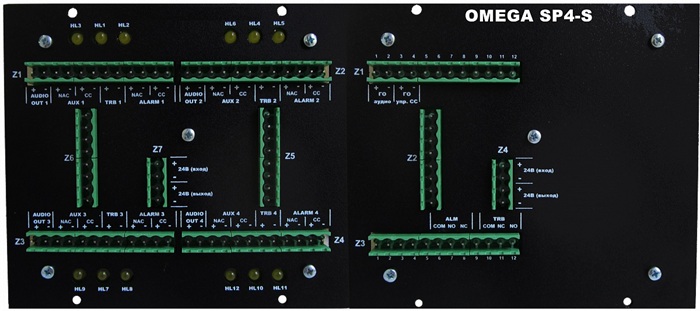

Корпус пульта SP4-S или установочный корпус SP4-BOX разработаны таким образом, что он легко может быть установлен на стене, на столе или в стойке 19" (3U).

Пульт позволяет осуществлять:

• выбор зон(ы) оповещения (ППУ AL-8MP2) и подачу в эти зоны «живых» текстов оповещения через встроенный микрофон оператора;
• усиление и ретрансляцию текстов (сигналов) оповещения службы гражданской обороны на все зоны (ППУ СОУЭ) оповещения одновременно;
• при одновременном поступлении сигналов ГО и ЧС и активации микрофона оператора, микрофон имеет приоритет, т.е. «заглушает» сигнал ГО и ЧС, только в тех зонах, которые выбраны для «живого» оповещения оператором;
• контроль состояния ППУ СОУЭ с выводом информации о состоянии каждого прибора и всей системы оповещения в целом;
• защиту от несанкционированного включения, посредством установленного электронного замка, разрешающего работу через микрофон оператора.
