АБИ-1 АЯКС (24В, 50мА, IP66)
Барьер искрозащиты, одноканальный, активный, Uпит 24 В, Iнагр 50 мА, в герметичном корпусе IP66, Траб от -40 до +60°С. Предназначен для обеспечение искробезопасности одного шлейфа пожарной или охранной сигнализации. маркировка взрывозащиты [Ex ia Ga] IIВ / [Ex ia Ga] IIС
Производитель: Магнито-Контакт
- Код:
- 00062390
- Артикул
- 00-0027-0004
- Базовая единица
- шт
- Доступность:
- заказная
Активный барьер искрозащиты АБИ-1 АЯКС маркировка взрывозащиты [Ex ia Ga] IIВ / [Ex ia Ga] IIС (24В, 50мА, IP66) (арт. 00-0027-0004)
Предназначены для обеспечения взрывозащиты электрических цепей устройств, размещаемых во взрывоопасной зоне (например, устройства оповещения и сигнализации, исполнительные устройства и реле и прочие устройства с потреблением тока до 600 мА).
Активные барьеры имеют один канал относятся к связанному электрооборудованию группы II, предназначены для установки вне взрывоопасных зон.
Для обеспечения искробезопасности шлейфов пожарной или охранной сигнализации, с включенными в него пожарными или охранными извещателями, производитель рекомендует применять пассивный барьер искрозащиты шлейфа БИСШ АЯКС АТФЕ.426439.001ТУ (Маркировка взрывозащиты [Ex ia Ga] IIB [Ex ia Ga] IIC).
Имеет маркировку взрывозащиты [Ex ia Ga] IIB или [Ex ia Ga] IIC по ГОСТ 31610.0-2019 (IEC 60079-0:2017).

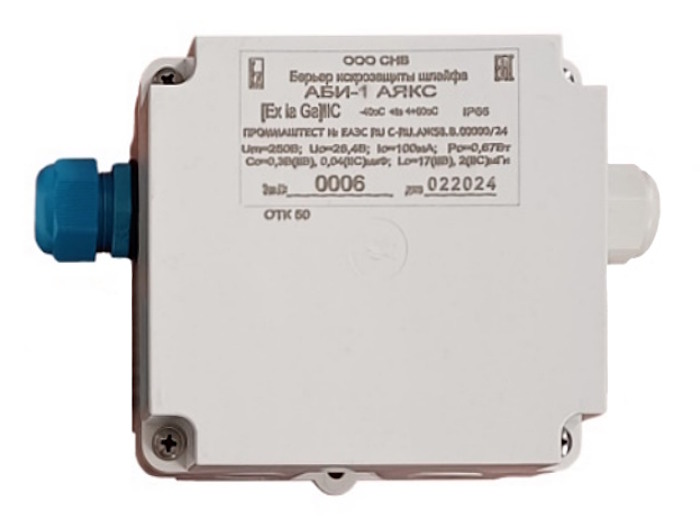

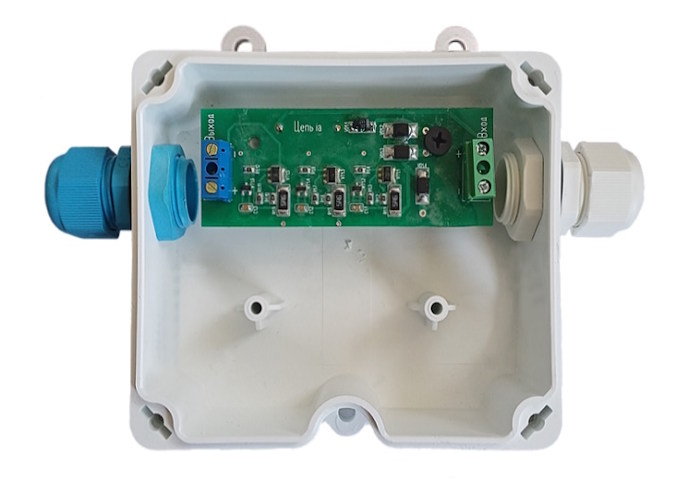

Представляют собой единый блок в пластиковом корпусе, состоящем из крышки и основания, оснащенного кабельными вводами. Покрытие электронных плат барьеров конформным покрытием выполнено в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
При попадании высокого напряжения в цепи искробарьера перегорает встроенный предохранитель, обеспечивая защиту искробезопасного выхода от опасного напряжения.
Ограничение выходного напряжения и тока в нормальном и аварийном режимах работы до значений, соответствующих требованиям ГОСТ 31610.11-2014 (IEC 60079-11:2011) для цепей подгрупп IIB и IIС обеспечивается применением стабилитронов и полупроводниковых элементов ограничения тока. Резервирование защитных элементов выполнено в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011). Барьеры АБИ предназначены только для однополярного питания.
Предназначен для питания исполнительных устройств (например световых или светозвуковых оповещателей и т.д.) с током потребления до 600 мА.
Технические характеристики
| Характеристики |
АБИ АЯКС U0=26.9 В I0=50 мА |
| Ток потребления, не более, мА | 0.25 |
| Проходное сопротивление, не более, Ом | 5.7-8.3 |
| Максимальное напряжение на входных клеммах (Um), В | 28 |
| Максимальное выходное напряжение (U0), В | 26.9 |
| Максимальный выходной ток (I0), мА | 50 |
| Максимальная выходная мощность, (Р0), Вт | 0.33 |
| Максимальная внешняя емкость (С0), мкФ | 0,04мкФ(IIC)- 0,3мкФ(IIВ) |
| Максимальная внешняя индуктивность (L0), мГн | 2мГн(IIC)-17мГн(IIВ) |
| Температурный диапазон, °С | от -40 до +60 |
| Срок службы, лет | 10 |
| Степень защиты оболочки по ГОСТ 14254 | IP66 |
| Масса, кг, не более | 0.35 |
При эксплуатации АБИ АЯКС допускаются воздействия:
- вибрации с частотой от 10 до 150 Гц при максимальном ускорении 4,9 м/с² (0,5 g).
- относительной влажности до 95% при температуре 40°С.
АБИ АЯКС содержит выходную искробезопасную электрическую цепь, выполненную с уровнем взрывозащиты «ia».
