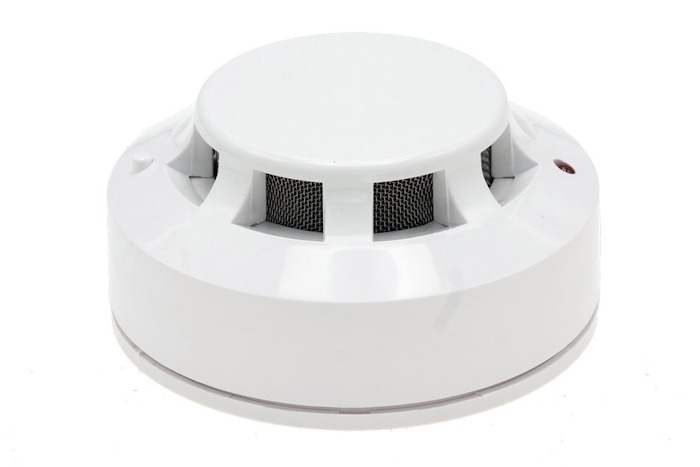

Проводной точечный извещатель предназначен для обнаружения возгораний, сопровождающихся появлением дыма. Конструкцией извещателя предусмотрено экранирование оптической камеры мелкоячеистой сеткой и механическое устройство контроля работоспособности. Предназначены для применения с ППК, работающими в режиме с двухуровневым сигналом «Пожар» и требующими от пожарных извещателей при срабатывании формировать сигнал в виде увеличения тока потребления до фиксированного значения 7,5 мА.

На основании извещателя с помощью выходных контактов закреплен металлический экран, печатная плата с радиоэлементами и оптической камерой. Для проверки работоспособности извещателя, между платой и основанием располагается подпружиненный рычаг, который вводится в оптическую камеру путем нажатия кнопки на лицевой стороне корпуса. Оптическая камера защищена от проникновения насекомых мелкоячеистой металлической сеткой, соединенной с «общим» проводом схемы, что делает ее нейтральной по отношению к заряженным частичкам дыма, и они беспрепятственно проникают внутрь оптической камеры. Кроме этого сетка является дополнительным электрическим экраном, образующей с другими металлическими деталями извещателя замкнутый проводящий контур, надежно защищающий схему и оптическую камеру от электромагнитных помех.

Для подключения проводов шлейфа в извещателе предусмотрена съёмная оригинальная розетка, хорошо защищенная от протечек воды.

Извещатели ИП212-44СВ отличаются от базовой модификации ИП212-44 наличием ограничителя тока на (7,5±0,5) мА в выходной цепи. Схема выходной цепи ИП212-44СВ приведена на рисунке.
