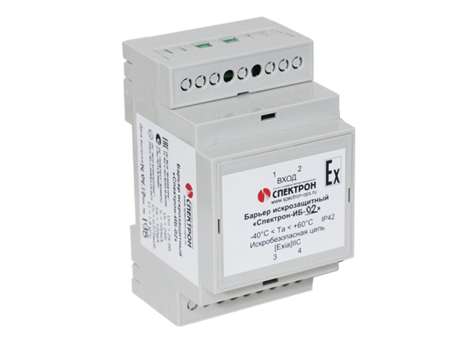

Спектрон-ИБ-02
Барьер искрозащитный активного типа для шлейфов ППКП. [Exia]IIC. Питается от ШС. Ток 0,25 мА. 24 В. ток 100 мА. Rвнутр - 6,8 Ом
Производитель: Спектрон
- Код:
- 00029611
- Артикул
- 00000005760
- Базовая единица
- шт
БАРЬЕР ИСКРОЗАЩИТЫЙ ДЛЯ ОБЕСПЕЧЕНИЯ ВЗРЫВОБЕЗОПАСНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ
- Спектрон-ИБ-01
- Спектрон-ИБ-02
Искробарьер - активный прибор и устанавливается вне взрывоопасной зоны.
- Спектрон-ИБ-01 – искробарьер для цепей питания приборов ОПС и других технических устройств
- Спектрон-ИБ-02 – искробарьер для выходов ШС приемно-контрольных приборов
Выходные взрывозащищённые цепи искробарьера имеют маркировку [Exia]IIC и обеспечивают электрическим цепям вид взрывозащиты «искробезопасная электрическая цепь»
Малое токопотребление позволяет питать искробарьер с линии без дополнительных источников питания
Защита от превышения тока в искрозащищенной цепи обеспечивается утроением ячейки активной токовой защиты
Малое переходное сопротивление искробарьера позволяет контролировать короткое замыкание цепи
Искробарьер предназначен только для однополярного (не знакопеременного) подключения шлейфа или силовой линии
Искробарьер С2000-Спектрон-ИБ обеспечивает взрывозащиту линии, с полным сохранением сигналов, передающихся по ДПЛС. К искробезопасному ДПЛС могут подключаться адресные пожарные извещатели с видом взрывозащиты «Искробезопасная электрическая цепь»
Искробарьер С2000-Спектрон-ИБ не ограничивает электрические параметры выходов ДПЛС КДЛ. Максимальное количество извещателей в искробезопасном ДПЛС определяется выходным током КДЛ – 60 мА (для длительной нагрузки), 100 мА (максимальный ток для кратковременной нагрузки)
Температурный диапазон - от -40 до +60 ºС
Степень защиты оболочкой по ГОСТ 14254 - IP42
Технические характеристики
| Параметры | Спектрон-ИБ-01 | Спектрон-ИБ-02 | |
|---|---|---|---|
| Назначение | Цепи питания | ШС ППК | |
| Маркировка взрывозащиты выхода | [Exia]IIC | ||
| Максимальное входное напряжение цепи (Um), В | 12,5 | 24,5 | |
| Максимальное выходное напряжение искробарьера (Uо), В | 12 | 24 | |
| Максимальный выходной ток искробарьера (Iоi), мА | 500 | 100 | |
| Максимальная выходная мощность (Pо), Вт | 2,5 | 1 | |
| Ток потребления, не более, мА | 0,25 | 0,25 | |
| Максимальная внешняя емкость (Соi), мкФ | 0,29 | 0,075 | |
| Максимальная внешняя индуктивность (Lоi), мГн | 0,16 | 2,3 | |
| Количество каналов | 1 | ||
| Температурный диапазон, ºС | –40 ÷ +60 | ||
| Степень защиты оболочкой по ГОСТ 14254, не ниже | IP42 | ||
| Проходное сопротивление, не более, Ом | 5,1 | ||
| Габаритные размеры, мм | 91x54x57 | ||
| Масса, не более, гр | 100 | ||
| Материал корпуса | Пластик | ||
