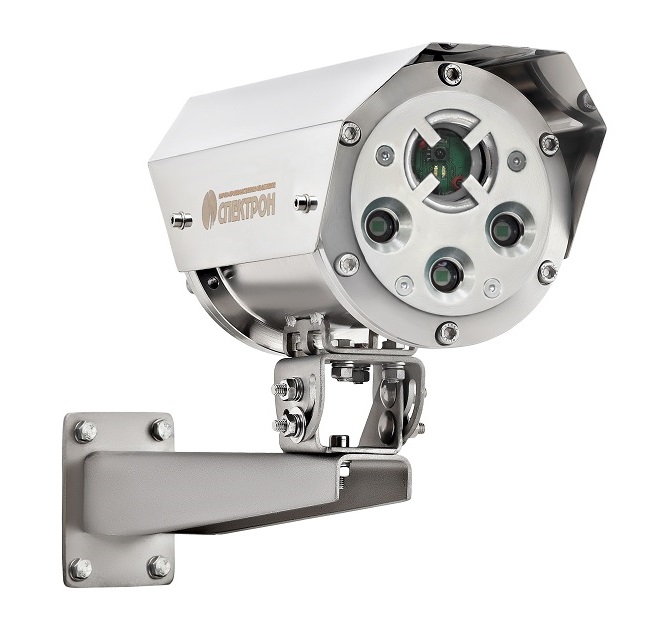

Спектрон-801-Exd-M
Взрывозащищенный извещатель пламени, работающие в 3-ИК диапазоне. Максимальная площадь защиты 500 кв.м. IP68. Корпус оцинкованная сталь. РВ Ех db I Mb / 1Ех db IIC T6 Gb (рудничное исп).
Производитель: Спектрон
- Код:
- 00034109
- Артикул
- 00000007028
- Базовая единица
- шт
ВЗРЫВОЗАЩИЩЕННЫЙ 3 ИК ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ПЛАМЕНИ, СВЕРХУСТОЙЧИВЫЙ К СВАРОЧНЫМ РАБОТАМ И ДРУГИМ ТЯЖЕЛЫМ ОПТИЧЕСКИМ ПОМЕХАМ
- Спектрон-801-Exd-М
Применяются во взрывоопасных зонах классов «1» и «2» закрытых объектов и открытых установок, а также в подземных выработках шахт, рудников и их наземных строений
Рекомендуются для систем пожарной сигнализации и систем пожаротушения на объектах с наличием УФ излучений
Корпус извещателя Спектрон-801-Exd с индексом "М" выполнен из оцинкованной стали (сталь 10)
Извещатели для обмена данными оснащены цифровым интерфейсом RS485 с поддержкой протокола Modbus/RTU
Для настройки работы извещателя c цифровым протоколом Modbus/RTU применяется программа-конфигуратор «Спектрон».
Для объектов со сложными условиями эксплуатации предусмотрено переключение чувствительности извещателя «Далеко/близко». Дальность обнаружения в режиме «Далеко»– 25 м, в режиме «Близко» - 12 м
Подогрев извещателя обеспечивает полноценную работу прибора при температуре окружающей среды от -70 до +75 ºС. С отключенной функцией подогрева температурный диапазон от -40 до +75 ºС
Угол обзора извещателя сохраняется в вертикальной, горизонтальной и всех наклонных плоскостях, и соответствует 90º
Дальность обнаружения пламени соответствует 1 классу по ГОСТ Р 53325-2012 – 25 метров по ТП5 и по ТП6
Минимальное время срабатывания, секунд 3, 5, 10*, 15 (изменяется пользователем, * - заводская установка)
Переход извещателя из режима «Пожар» в режим «Дежурный» производится снятием питания на время не менее 10 сек
- Подключение - 4-проводные ШС
- Самоконтроль - Есть
- Степень защиты оболочкой по ГОСТ 14254 - IP66 IP68
- Вид взрывозащиты - Exd
Гарантия на прибор 12 месяцев.
Для проверки работоспособности и настройки предлагаются тестовые извещатели:
- ИТ-12-Exd (черный) – тестовый излучатель для дистанционной проверки работоспособности извещателя
- ИТ-12-Exd (красный) – настроечный излучатель для дистанционного изменения параметров извещателя
Дальность действия излучателей – 25 метров.
Технические характеристики
| Параметры | Значение | |
|---|---|---|
| Маркировка взрывозащиты |
РВ Ex db I Mb / 1Ex db IIC T6 Gb / Ex tb IIIC T85 Db |
|
| Материал корпуса | Оцинкованная сталь | |
| Устойчивость к работе 1 поста электродуговой сварки на расстоянии, м | 4 | |
| Устойчивость к работе 1 поста аргоновой сварки на расстоянии, м | 4 | |
| Устойчивость к прямому свету лампы накаливания, лк | 150000 | |
| Устойчивость к прямому свету люминесцентной лампы, лк | 150000 | |
| Угол обзора, градусов | 90 | |
| Минимальное время срабатывания, секунд | 3, 5, 10*, 15 | |
| Дальность обнаружения, м |
ТП5 ТП6 |
25 25 |
|
Ток потребления в режиме "Дежурный", мА без подогрева / с подогревом |
30/280 | |
|
Ток потребления в режиме "Пожар", мА без подогрева / с подогревом |
50 /300 | |
| Температурный диапазон, ºС |
Без подогрева С подогревом |
–40 ÷ +75 –70 ÷ +75 |
| Вид климатического исполнения по ГОСТ 15150 | УХЛ1, ОМ1 | |
| Степень защиты оболочкой по ГОСТ 14254, не ниже | IP66/68 | |
| Напряжение питания извещателя, В |
9 ÷ 28 |
|
| Время восстановления извещателя, сек | 8 | |
| Подключение | 4-х проводное | |
| Функция самоконтроля | Есть | |
| Функция автоматического перехода из режима «Пожар» в режим «Дежурный» | Есть | |
| Функция изменения чувствительности | Есть | |
| Выходной интерфейс RS-485 с протоколом Modbus/RTU | Извещатель без HART | |
| Встроенные реле «Пожар», «Неисправность» | Есть | |
| Нагрузочные характеристики контактов реле, В/мА | 30/100 | |
| Количество кабельных вводов (в комплект не входят) | 2 | |
| Габаритные размеры, мм | 300х200х125 | |
| Масса, не более, кг | 4 | |
