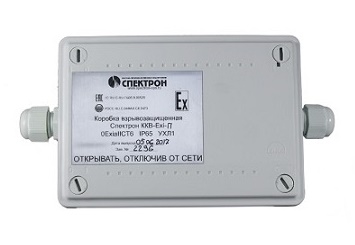

Спектрон-КВ-Exe-П
Коробки соединительные взрывозащищенные
Коробка взрывозащищенная из пластика с маркировкой EXE, Проходная, в комплекте 2 кабельных ввода, IP66/IP68. 1Ex e IIC Т5...T6 Gb. 134х94х62мм
Коробка взрывозащищенная из пластика с маркировкой EXE, Проходная, в комплекте 2 кабельных ввода, IP66/IP68. 1Ex e IIC Т5...T6 Gb. 134х94х62мм
Коробка взрывозащищенная из пластика с маркировкой EXE, Проходная, в комплекте 2 кабельных ввода, IP66/IP68. 1Ex e IIC Т5...T6 Gb. 134х94х62мм
Коробка взрывозащищенная из пластика с маркировкой EXE, Проходная, в комплекте 2 кабельных ввода, IP66/IP68. 1Ex e IIC Т5...T6 Gb. 134х94х62мм

Спектрон-КВ-Exe-П

Коробка взрывозащищенная из пластика с маркировкой EXE, Проходная, в комплекте 2 кабельных ввода, IP66/IP68. 1Ex e IIC Т5...T6 Gb. 134х94х62мм

Производитель: Спектрон

Код:
00035418
Артикул
00000006585
Базовая единица
шт
2 650 руб.

ВЗРЫВОЗАЩИЩЕННЫЕ EXE КОММУТАЦИОННЫЕ КОРОБКИ ПРОХОДНЫЕ

Взрывозащищенная коробка Спектрон-КВ-Exе относится к устройствам, предназначенным для коммутации (разводки, разветвления) силовых линий и линий связи проводами сечением от 0,5 до 2,5 мм2 во взрывоопасных зонах открытых и закрытых объектов

Маркировка взрывозащиты 1Ex e IIC Т5...T6 Gb позволяет применять коробку во взрывоопасных зонах «1» и «2» классов (кроме ацетилена) в помещениях и вне помещений на открытых площадках

Рекомендуется для подключения электротехнического оборудования во взрывоопасных зонах, в том числе взрывозащищенных пожарных извещателей с видом взрывозащиты Exm (герметизация компаундом)

  • Материал корпуса – полиамид
  • Высокая степень пыле- и водозащищенности для серии Спектрон-КВ-Exe - IP66/IP68
  • Наружные габаритные размеры коробки без кабельных вводов, мм 134х94х62
  • Два типа кабельных вводов позволяют применять кабели с наружным диметром от 6 до 12 мм

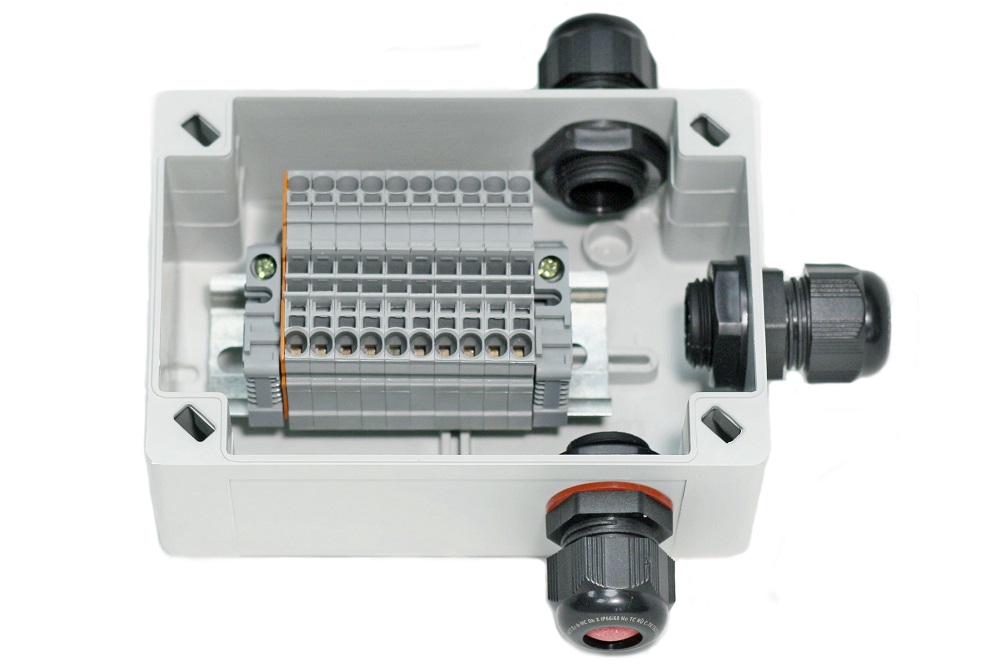

  • Клеммные винтовые зажимы двух типов обеспечивают надежный электрический контакт для проводников, сечением: от 0,5 до 2,5 мм2
  • Крышка коробки имеет уплотнительную прокладку по периметру и крепится с помощью 4-х винтов
  • Количество кабельных вводов определяется исполнением коробки: индекс П - 2 шт.;
  • Вид взрывозащиты - Exe
  • Для монтажа коробки предусмотрены отверстия, изолированные от внутреннего объема

Технические характеристики

Маркировка взрывозащиты 1Ex e IIC Т5/T6
Максимальное коммутируемое напряжение, В 750
Максимальный коммутируемый ток, А 39
Температурный диапазон, °С
Т6
Т5 		–60 ÷ +85
–60 ÷ +100
Степень защиты оболочкой по ГОСТ 14254 IP66/IP68
Климатическое исполнение УХЛ1
Материал корпуса Полиамид
Тип кабельных вводов ВМ-Х2
Допустимый наружный диаметр кабеля для кабельного ввода,  мм 6 – 12
Тип клеммных зажимов винтовые, установка на DIN-рейке
Диаметр зажимаемого проводника, мм2 0,5 – 2,5
Вольтамперная характеристика клеммного зажима, В/А 750/23
Габаритные размеры коробок ДхШхВ, мм (без кабельных вводов) 133x94x63
Крепление крышки   Крышка съемная, фиксируется на 4 винта
Монтаж коробки  4 крепежных отверстия, изолированных
 от внутреннего объема коробки
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 I
