TWC-186060-R-G-GY

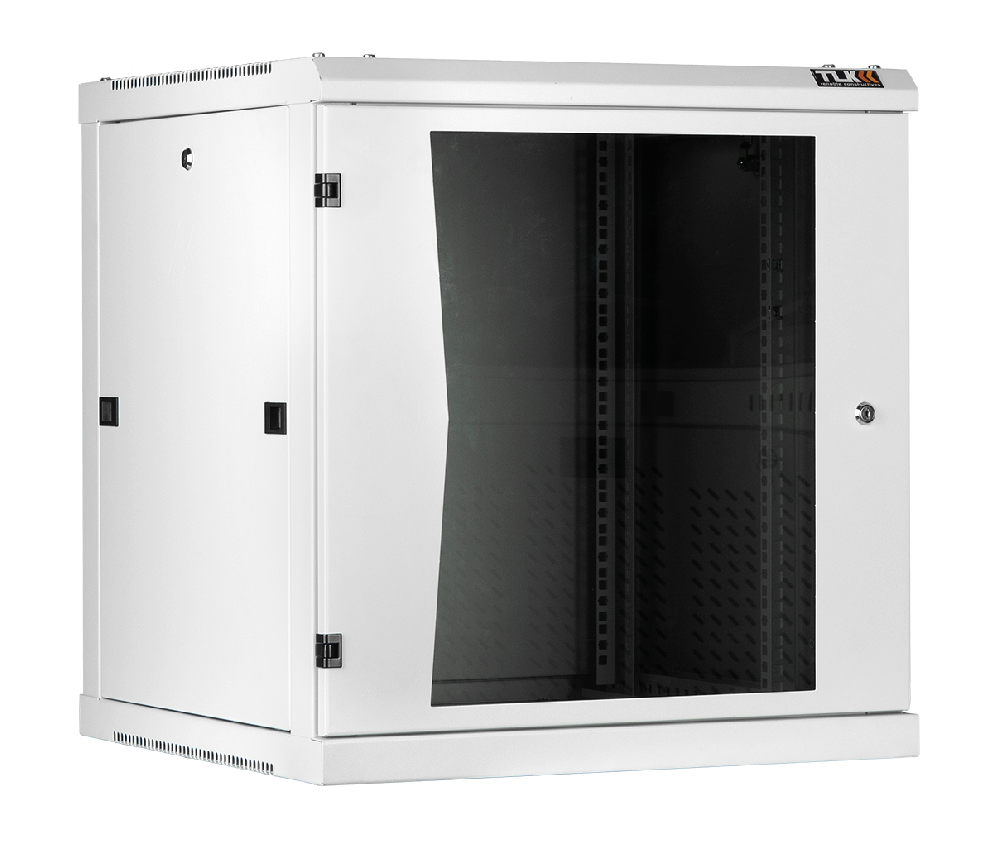

Настенный разборный шкаф 19", 18U, стеклянная дверь, Ш600хВ904хГ600мм, 2 пары монтажных направляющих, серый
Производитель: TLK
- Код:
- 00035683
- Артикул
- TWC-186060-R-G-GY
- Базовая единица
- шт
Артикул | Состоит из | Высота, U | Ширина, мм | Глубина, мм |
Максимальное расстояние между направляющими, мм |
Высота, мм | Масса, кг | Передняя дверь | Цвет |
---|---|---|---|---|---|---|---|---|---|
TWC-186060-R-G-GY |
TWC-1-6060-R-GY, TWC-2-1860-R-G-GY |
18 | 600 | 600 | 490 | 904 | 41,4 | Стекло | Серый |
Описание
Настенные односекционные шкафы серии «Classic II» TWC-R — это функциональное решение предназначено для размещения активного и пассивного телекоммуникационного оборудования, внутри жилых, офисных и технических помещений. Имеется возможность навесить дверь с правой либо с левой стороны. Дверь с углом открытия более 180 градусов и съемные боковые стенки, предоставляют удобный доступ в шкаф с трех сторон для установки и обслуживания оборудования. Фиксация двери и боковых стенок осуществляется точечными замками, при этом боковые стенки дополнительно оборудованы защелками быстрой фиксации. Задняя стенка спроектирована для двусторонней установки с выламываемыми заглушками кабельных вводов 270х56 мм. Для установки оборудования в шкафу предусмотрены две пары направляющих 19" с возможностью регулировки по глубине. Цифровая маркировка юнитовой (U) перфорации направляющих 19", создает дополнительное удобство для размещения оборудования. Вентиляцию шкафа обеспечивает перфорация основания и крыши. В крыше вместо съемной перфорированной заглушки, закрывающей отверстие 440х215 мм, возможна установка в качестве аксессуара одного из блоков вентиляторов TLK на два вентилятора для настенных шкафов. Вводные кабельные отверстия 270х56 мм в основании и крыше, закрытые съемными цельнометаллическими заглушками, можно оборудовать в качестве аксессуара щеточными вводами TLK.
Для крепления шкафа к стене в задней раме выполнены четыре монтажных отверстия, под анкерные болты М8. Все токопроводящие части шкафа заземляются между собой, образуя единый контур заземления. Антикоррозионное покрытие шкафа выполнено ударопрочной порошковой краской. Шкаф выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601.2-90 (19-дюймовому стандарту IEC 297-2). Степень защиты по ГОСТ 14254-96 (МЭК 529-89) – IP30. Шкаф поставляется в разобранном виде, упакованным в две коробки.
Ключевые возможности
- Все токопроводящие части шкафа объединяются между собой в единый замкнутый электрический контур проводами заземления.
- Возможна установка пристенной поворотной секции. При этом меняется конструкция шкафа из односекционного в двухсекционный, и увеличивается полезная глубина шкафа. В результате появляется возможность доступа в шкаф с четырех сторон, для установки и обслуживания оборудования, а также возможность установки дополнительного не глубокого оборудования в пристенной секции.
- Возможно размещение шкафа на полу на регулируемых опорах. (Опоры в базовый комплект поставки не входят).
- Монтажные отверстия специальной формы, облегчают навешивание и крепления шкафа к стене.
- Монтажные направляющие 19" с цифровой маркировкой юнитов.
- Отверстие кабельного ввода в крыше и основании, закрыты съемными металлическими заглушками. Вместо заглушек возможна установка щеточных вводов. (Щеточные вводы в базовый комплект поставки не входят).
- Естественную вентиляцию шкафа обеспечивает перфорация основания и крыши. Для организации принудительной вентиляции, предусмотрена возможность установки вентиляторного блока в крышу. (Вентиляторный блок в базовый комплект поставки не входит).
- Для предотвращения нежелательного доступа дверь и боковые стенки оборудованы замком.
- Легкосъемные боковые стенки с защелками быстрой фиксации позволяют быстро и просто добраться до нужного оборудования.
- Угловые петли предотвращают перекос двери. Угол открытия двери на 180 градусов предоставляет удобный доступ для установки и обслуживания оборудования. Имеется возможность навесить дверь с правой либо с левой стороны.
- Дверь со вставкой из ударопрочного тонированного в массе (5%) стекла, предоставляет обзор установленного в шкафу оборудования и в тоже время защищает от привлечения посторонних взглядов.
- Сборно-разборная конструкция выделяется простотой сборки.
Характеристики
Стекло |
Ударопрочное тонированное в массе (5%), 4 мм |
Цвет покрытия шкафа |
Светло-серый (RAL 7035) |
Тип покрытия направляющих |
Эпокси-полиэфирная краска, хром |
Степень защиты |
IP 30 |
Стенки |
Листовая сталь 1,2 мм |
Монтажные профили |
Листовая сталь 1,5 мм |
Несущая конструкция |
Листовая сталь 1,5 мм |
Дверь с оправой под стекло |
Листовая сталь 1,2 мм |
Основание/Крыша |
Листовая сталь 1,2 мм |
Максимально допустимая распределенная нагрузка |
60 кг |
Тип покрытия шкафа |
Ударопрочная полимерно-эпоксидная порошковая краска |
Глубина/полезная |
600/540 мм |
Шаг регулировки монтажных профилей |
25 мм |
