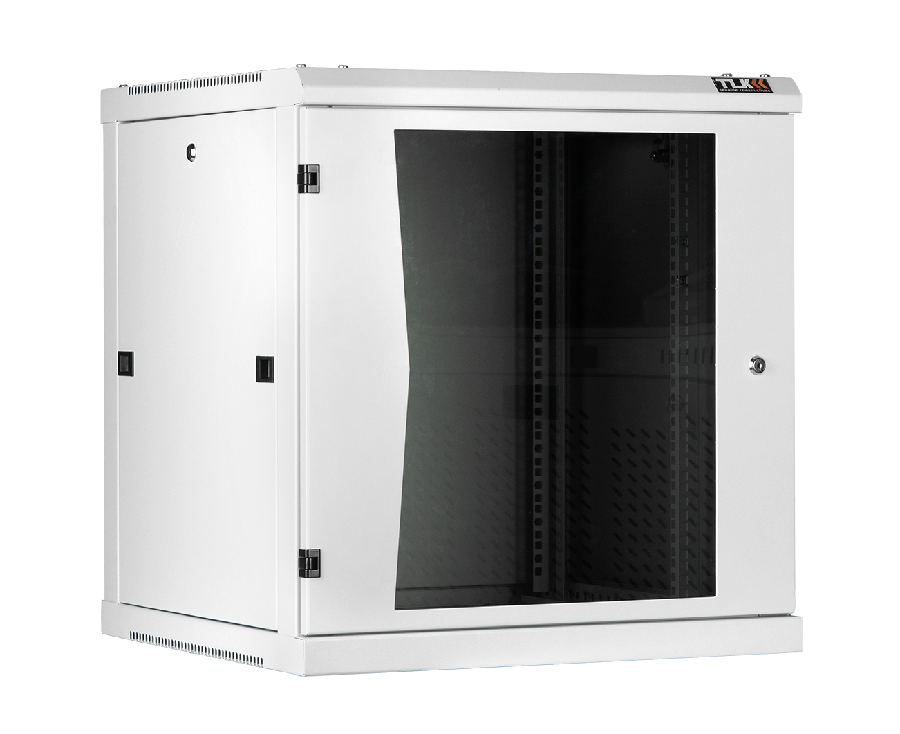

TWC-156060-R-G-GY

Описание

Особенностью настенных шкафов серии TWC-R является сборно-разборная конструкция. Удобство сборки обеспечивается предустановленными комплектующими и фурнитуры. Дверь шкафа со вставкой из ударопрочного тонированного в массе стекла. Имеется возможность навесить дверь с правой либо с левой стороны. Дверь с углом открытия более 180 градусов и съемные боковые стенки, предоставляют удобный доступ в шкаф с трех сторон для установки и обслуживания оборудования. Фиксация двери и боковых стенок осуществляется точечными замками, при этом боковые стенки дополнительно оборудованы защелками быстрой фиксации. Задняя стенка спроектирована для двусторонней установки с выламываемыми заглушками кабельных вводов 270х56 мм. Для установки оборудования в шкафу предусмотрены две пары направляющих 19" с возможностью регулировки по глубине. Цифровая маркировка юнитовой (U) перфорации направляющих 19", создает дополнительное удобство для размещения оборудования. Вентиляцию шкафа обеспечивает перфорация основания и крыши. В крыше вместо съемной перфорированной заглушки, закрывающей отверстие 440х215 мм, возможна установка в качестве аксессуара одного из блоков вентиляторов TLK на два вентилятора для настенных шкафов. Вводные кабельные отверстия 270х56 мм в основании и крыше, закрытые съемными цельнометаллическими заглушками, можно оборудовать в качестве аксессуара щеточными вводами TLK. Для крепления шкафа к стене в задней раме выполнены четыре монтажных отверстия, под анкерные болты М8. Для шкафа предусмотрены аксессуары TLK предоставляющие возможность, размещение шкафа на полу на регулируемых опорах TLK, а также изменение конструкции шкафа из односекционного в двухсекционный при помощи пристенной поворотной секции TLK. Все токопроводящие части шкафа заземляются между собой, образуя единый контур заземления. Антикоррозионное покрытие шкафа выполнено ударопрочной порошковой краской.

Шкаф выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601.2-90 (19-дюймовому стандарту IEC 297-2). Степень защиты по ГОСТ 14254-96 (МЭК 529-89) – IP30.

Шкаф поставляется в разобранном виде, упакованным в две коробки.

Ключевые возможности

• Все токопроводящие части шкафа объединяются между собой в единый замкнутый электрический контур проводами заземления.
• Возможна установка пристенной поворотной секции. При этом меняется конструкция шкафа из односекционного в двухсекционный, и увеличивается полезная глубина шкафа.
• Возможно размещение шкафа на полу на регулируемых опорах. (Опоры в базовый комплект поставки не входят).
• Монтажные отверстия специальной формы, облегчают навешивание и крепления шкафа к стене.
• Монтажные направляющие 19" с цифровой маркировкой юнитов.
• Отверстие кабельного ввода в крыше и основании, закрыты съемными металлическими заглушками. Вместо заглушек возможна установка щеточных вводов. (Щеточные вводы в базовый комплект поставки не входят).
• Естественную вентиляцию шкафа обеспечивает перфорация основания и крыши. Для организации принудительной вентиляции, предусмотрена возможность установки вентиляторного блока в крышу. (Вентиляторный блок в базовый комплект поставки не входит).
• Для предотвращения нежелательного доступа дверь и боковые стенки оборудованы замком.
• Легкосъемные боковые стенки с защелками быстрой фиксации позволяют быстро и просто добраться до нужного оборудования.
• Угловые петли предотвращают перекос двери. Угол открытия двери на 180 градусов предоставляет удобный доступ для установки и обслуживания оборудования. Имеется возможность навесить дверь с правой либо с левой стороны.
• Дверь со вставкой из ударопрочного тонированного в массе (5%) стекла, предоставляет обзор установленного в шкафу оборудования и в тоже время защищает от привлечения посторонних взглядов.
• Сборно-разборная конструкция выделяется простотой сборки.

Технические характеристики
