ППО СПИ "Эгида"

Пультовой прибор СПИ "Эгида". Подключение до 1 тыс. объектов,  до  200 тыс. зон. Возможность работы по основному и резервному каналам (GSM, Ethernet, телефон, радиоканал - Альтоника, RS-485). Графическое отображение - сенсорный экран 15 дюймов.

Производитель: Болид ПО / Серверы

Код:
00038026
Артикул
1-383-438-060
Базовая единица
шт
457 601 руб.

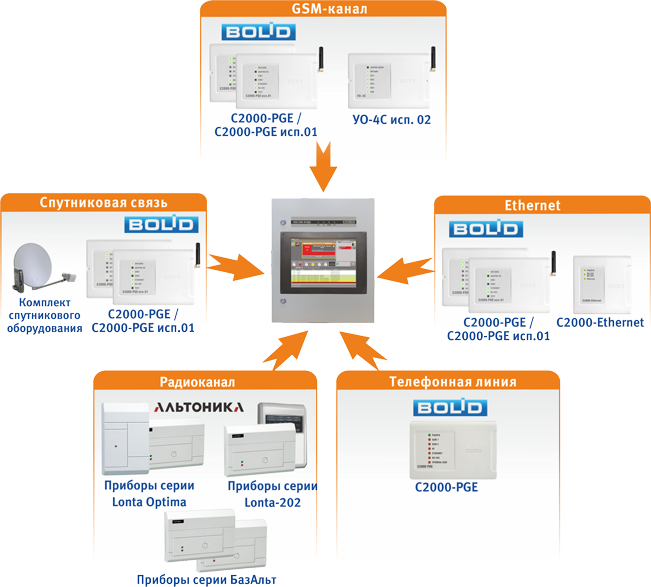

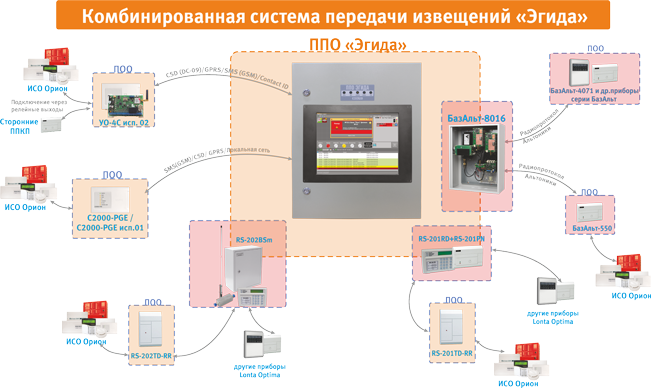

Комбинированная система передачи извещений "Эгида" (СПИ "Эгида") - это готовое решение для пожарного мониторинга объектов. Система разработана на базе промышленного ПК защищенного исполнения, включает все необходимые модули для приема извещений по локальной сети, проводным телефонным линиям и каналам GSM/GPRS от приборов "С2000-PGE", "С2000-PGE исп.01", "УО-4С исп.02" и ИСО "Орион", а также по радиоканалу с применением радиооборудования компании "Альтоника".

  • До 1 тыс. различных ПОО может взаимодействовать с одним ППО "Эгида"
  • Передача от ПОО на ППО тревожных извещений о пожаре, неисправностях, регистрируемых ППКП и иными средствами пожарной автоматики объекта
  • Контроль неисправности линий связи между оборудованием объекта и ПОО
  • Контроль наличия связи со всеми элементами системы
  • Криптографическое закрытие передаваемой информации
  • Передача извещений от ПОО на ППО по резервному маршруту
  • Время задержки поступления и отображения извещения о пожаре и/или неисправности технических средств пожарной автоматики от ПОО на ППО - не более 20 с
  • Приоритетная передача и регистрация извещения о пожаре по отношению к другим сигналам

Головным устройством в составе КСПИ является прибор пультовой системы передачи извещений (ППО СПИ) "Эгида", предназначенный для получения, обработки и отображения извещений о пожаре, неисправностях, запуске систем автоматического пуска и речевого оповещения, а также информационного обеспечения действий персонала центра мониторинга при обработке тревожных извещений, неисправностей и служебной информации.

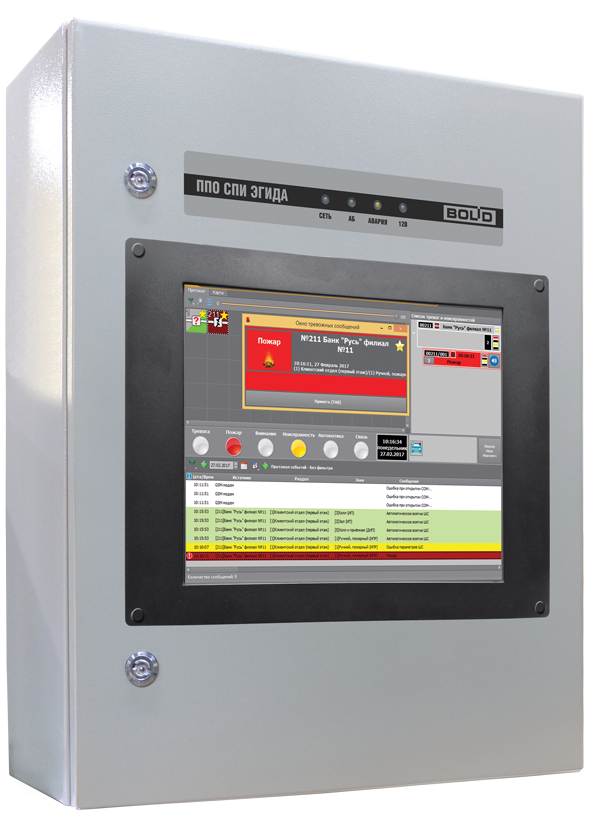

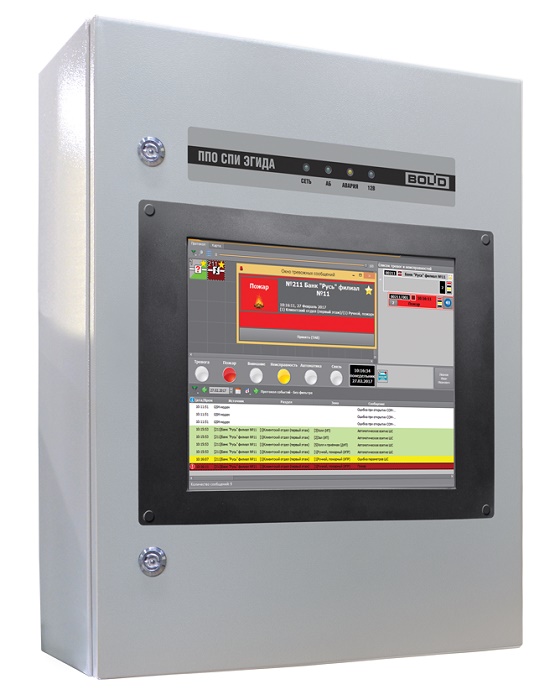

Прибор выполнен в виде шкафа защищённого исполнения IP40 с сенсорным монитором на лицевой панели для отображения информации и реагирования и индикаторами работы источника питания.

Прибор имеет возможность подключения внешнего монитора и периферийных устройств (клавиатура, мышь).

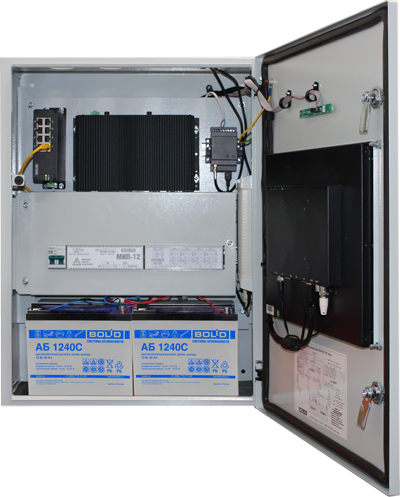

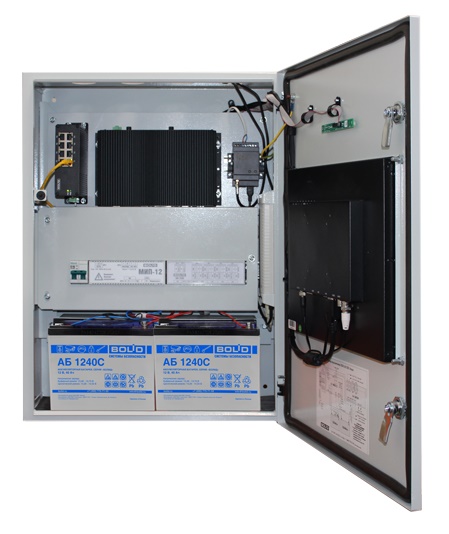

ППО Эгида состоит из следующих компонентов:

  • Микропроцессорный блок управления защищённого исполнения
  • Промышленный GSM модем
  • Сенсорный монитор 15 дюймов
  • 8-ми портовый коммутатор Ethernet
  • Приёмный модуль "УОП-3 GSM"
  • Модуль блока питания
  • Аккумуляторные батареи 12В х 40А•ч (приобретаются отдельно)

В состав комплекта ППО СПИ "Эгида" входят клавиатура и мышь для конфигурирования прибора.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Количество входов питания 2 входа
Основной источник питания – сеть переменного тока 50/60 Гц (150…235) В
Резервный источник питания – батареи серии "Болид" АБ 1217 (С, М) или аналогичные 12В, 40А*ч (2 шт)
Номинальный общий ток нагрузки ППО при питании от сети 220 В 3 А
при питании от батарей 2,5 А
Потребляемая мощность: при питании от внешней сети 220В В дежурном режиме 120 ВА
при питании от АКБ В дежурном режиме 120 ВА
Напряжение на батареях, при котором она отключается от нагрузки (10,2±0,6) В
Модуль источника питания МИП-12
Время непрерывной работы от полностью заряженных батарей при токе нагрузки 2,5 А и температуре 298 К (+25 °С) Не менее 24 часов
Степень защиты оболочки IР40 по ГОСТ 14254-96
Масса (с аккумуляторными батареями) Не более 55 кг
Время технической готовности к работе встроенного источника питания после включения его питания 120 секунд
Время наработки на отказ Не менее 40000
Вероятность безотказной работы за 1000 часов 0,975
Средний срок службы Не менее 10 лет
Габаритные размеры (длина, ширина, высота) 650×500×220 мм
Параметры встроенного монитора 15"
Диагональ экрана 15 дюймов (соотношение сторон 3×4)
Разрешение экрана 1024×768 точек
Тип экрана Сенсорный, резистивный, без защитного покрытия
Тип подключения HDMI (встроенный)
Параметры встроенного микропроцессорного блока управления
Тип процессора Intel Core i3 6100U
Объём оперативной памяти 4 Гб DDR3
Объём SSD накопителя 256 Гб
Параметры ППО Эгида при работе с ПОО
Максимальное количество ПОО (объектов охраны) на один ППО "Эгида" Не более 1000
Максимальное количество контролируемых зон на один ПОО/пульт "С2000M" До 9999 адресных извещателей, входов или выходов
Максимальное количество ППКП, разделов и зон при использовании ПОО "УО-4С" на один ПКУ "С2000М" Не более 125 ППКП, 99 разделов и 253 зон
при использовании ПОО "С2000-PGE" на один ПКУ "С2000М" Не более 125 ППКП, 99 разделов и 999 зон
при работе протоколом "Орион ПРО" Не более 1000 ППКП, 512 разделов, 9999 зон
при использовании ПОО компании "Альтоника" на один ПКУ "С2000М" Не более 125 ППКП, 63 разделов и 999 зон
Длина линии связи RS-485 Не более 3000 м
Длина линии связи RS-232 Не более 20 м (без использования С2000-ПИ)
Максимальное значение каналообразующих устройств В зависимости от исполнения:
Не более 2х (GSM модем + "УОП-3 GSM")
Не более 3х (GSM модем + "УОП-3 GSM" + радиоканал)
Максимальное количество каналов связи, одновременно используемых изделием Не более 4 (GSM (GSM Contact ID, SMS, CSD, GPRS), проводная телефонная линия (2 канала), локальная сеть Ethernet, радиоканал)
Максимальное количество портов Ethernet До 7 (при использовании коммутатора Ethernet-SW8)
Максимальное количество приемо-передатчиков в системе Не более 1000 устройств
Ограничение на количество создаваемых рабочих мест в рамках одного ППО Нет
Ограничение на количество подключаемых сетевых рабочих мест или ППО Нет
Предельные значения длины линии связи с ПОО и ППКП РСПИ "БазАльт" без ретрансляторов До 70 км при отсутствии радиопомех (прямая видимость)
РСПИ "Lonta Optima" До 25 км при отсутствии радиопомех (прямая видимость)
РСПИ "Lonta-202" До 50 км при отсутствии радиопомех (прямая видимость)
ПОО "УО-4С" и "С2000-PGE" (GSM) В пределах действия сотовой сети 2G (800-1900МГц)
ПОО "C2000-PGE" (Ethernet) До 30 м (без использования маршрутизаторов)
