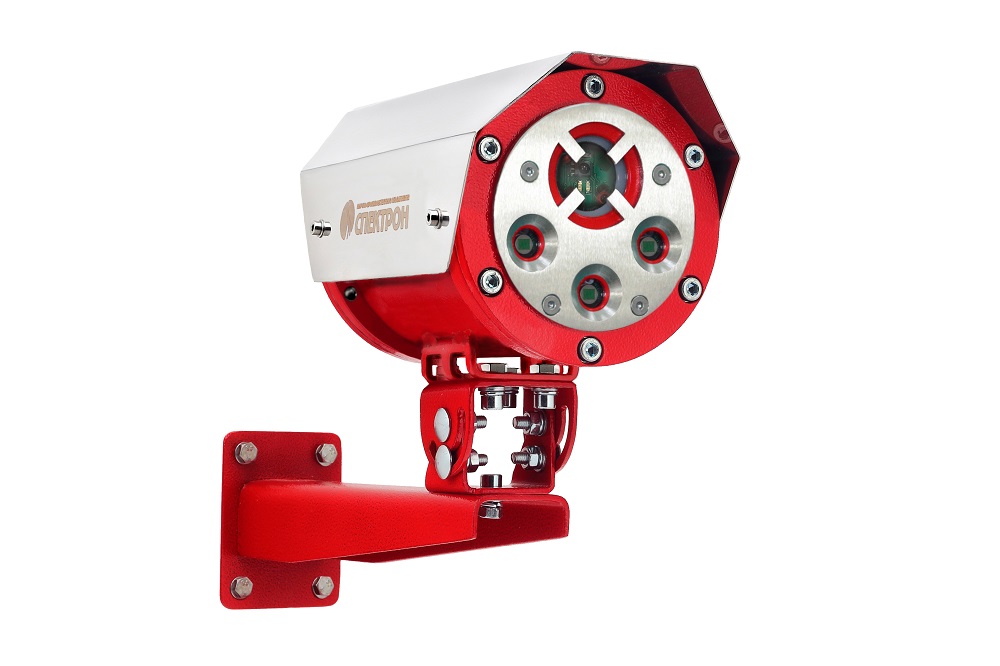

Спектрон-701-Exd-M
Взрывозащищенный многодиапазонный извещатель пламени, 3-ИК, Сверхпомехоустойчивые к тяжелым оптическим помехам. Дальность до 30 метров, угол обзора 90°. Uпит - 9..28В. Iдеж - 10мА, Iпож - 10мА, 200х120х300 мм, Корпус оцинкованная сталь. Маркировка взрывозащиты РВ Ex db I Mb/1Ex db IIC T6...T4 Gb/Ex tb IIIC T85ºC...T135ºC Db.
Производитель: Спектрон
- Код:
- 00043962
- Артикул
- 00000009155
- Базовая единица
- шт
ВЗРЫВОЗАЩИЩЕННЫЙ 3 ИК ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ПЛАМЕНИ, СВЕРХУСТОЙЧИВЫЙ К СВАРОЧНЫМ РАБОТАМ И ДРУГИМ ТЯЖЕЛЫМ ОПТИЧЕСКИМ ПОМЕХАМ
Применяются во взрывоопасных зонах классов «1» и «2» закрытых объектов и открытых установок, а также в подземных выработках шахт, рудников и их наземных строений. Рекомендуются для систем пожарной сигнализации и систем пожаротушения на объектах с наличием УФ излучений
- Корпус извещателя выполнен из оцинкованной стали (сталь 10)
- Для объектов со сложными условиями эксплуатации предусмотрено переключение чувствительности извещателя
- Подогрев извещателя обеспечивает полноценную работу прибора при температуре окружающей среды от -70 до +90 ºС. С отключенной функцией подогрева температурный диапазон от -55 до +90 ºС. Извещатель сохраняет работоспособность при кратковременном повышении температуры до +135 ºС
- Угол обзора извещателя сохраняется в вертикальной, горизонтальной и всех наклонных плоскостях, и соответствует 90º
- Дальность обнаружения пламени соответствует (по ГОСТ Р 53325): ТП-5 - 30 метрам, ТП-6 - 30 метрам
- Минимальное время срабатывания, секунд 3, 5, 10*, 15 (изменяется пользователем,* - заводская установка)
- Переход извещателя из режима «Пожар» в режим «Дежурный» производится снятием питания на время не менее 10 сек
- Подключение 4-х проводные ШС
- Самоконтроль Есть
- Степень защиты оболочкой по ГОСТ 14254 IP 66/68
- Вид взрывозащиты Exd
Технические характеристики
| Параметры | Значение |
|---|---|
| Маркировка взрывозащиты | РВ Ex db I Mb / 1Ex db IIC T6 Gb / Ex tb IIIC T85 Db |
| Материал корпуса | Оцинкованная сталь |
| Устойчивость к работе 1 поста электродуговой сварки на расстоянии, м | 4 |
| Устойчивость к работе 1 поста аргоновой сварки на расстоянии, м | 4 |
| Устойчивость к прямому свету лампы накаливания, лк | 150000 |
| Устойчивость к прямому свету люминесцентной лампы, лк | 150000 |
| Угол обзора, градусов | 90 |
| Минимальное время срабатывания, секунд | 3, 5, 10*, 15 |
|
Дальность обнаружения, м ТП5 ТП6 |
30 30 |
| Ток потребления в режиме "Дежурный", мА без подогрева / с подогревом (при 12В) | 10/260 |
| Ток потребления в режиме "Пожар", мА без подогрева / с подогревом (при 12В) | 10 /260 |
|
Температурный диапазон, ºС Без подогрева С подогревом |
–55 ÷ +90 –70 ÷ +90 (кратковременно до +135) |
| Вид климатического исполнения по ГОСТ 15150 | УХЛ1, ОМ1 |
| Степень защиты оболочкой по ГОСТ 14254, не ниже | IP66/68 |
| Напряжение питания извещателя, В |
9 ÷ 28 |
| Время восстановления извещателя, сек | 8 |
| Подключение | 4-х проводное |
| Функция самоконтроля | Есть |
| Функция автоматического перехода из режима «Пожар» в режим «Дежурный» | Есть |
| Функция изменения чувствительности | Есть |
| Контроль запыленности окна (КЗО) | Есть |
| Встроенные реле «Пожар», «Неисправность» | Есть |
| Нагрузочные характеристики контактов реле, В/мА | 30/100 |
| Количество кабельных вводов (в комплект не входят) | 2 |
| Габаритные размеры, мм | 300х200х125 |
| Масса, не более, кг | 4 |
