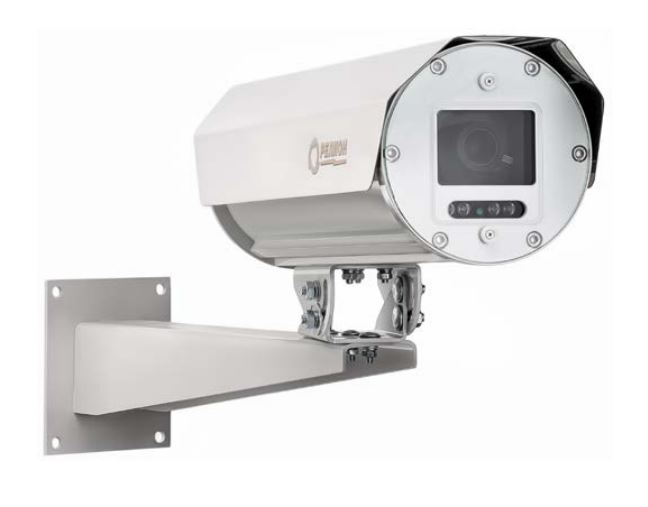

Релион-ТКВ-300-Н-ИК исп.08
Взрывозащищенный термокожух в корпусе из нержавеющей стали, со встроенным ИК-прожектором, РВ ExdI / 1ЕхdIICТ6, IP66/IP68. Полезн. объем 85х78х250 мм. Uпит камеры 12 VDC. Подогрев, холодный старт, защита от переполюсовки и КЗ. Напряжение питания кожуха: 24÷36 VDC/VAC.
Производитель: Релион
- Код:
- 00044029
- Артикул
- 00000008219
- Базовая единица
- шт
Взрывозащищенные термокожухи со встроенным ИК-прожектором
- исп. 08 – питание 24÷36 В, подогрев, температурный диапазон от - 65 до +55 °С, холодный старт;
Взрывозащищенный термокожух для защиты видеооборудования в системах охранного и технологического видеонаблюдения во взрывоопасных зонах, а так же в условиях воздействия агрессивных сред. Маркировка взрывозащиты 1Ex db IIC T6 Т5 Gb / РВ Ex db I Mb / Ex tb IIIC T85°C...T100°C Db позволяет применять термокожух с установленным внутри оборудованием во взрывоопасных зонах классов «1» и «2», а также в подземных выработках шахт, рудников и их наземных строениях.
Особо рекомендуется к применению в условиях воздействия агрессивных сред – щелочная и кислотная среда, воздействие морской воды и соляного тумана.
- Внутренняя полезная длина 245 мм, при общей длине кожуха (без козырька) 595 мм
- Материал корпуса – нержавеющая сталь 12Х18Н10Т.
- Степень защиты оболочкой по ГОСТ 14254 - IP66/68
- Вид взрывозащиты - Exd
Система обогрева имеет следующие особенности:
- автоматический режим поддержания температуры от 5ºС (±2ºС) внутреннего пространства термокожуха.
- автоматический подогрев внутреннего пространства до +1°С перед холодным запуском, что обеспечивает безопасный режим работы видеооборудования.
- аварийное отключение питания видеокамеры при достижении температуры внутри термокожуха +55°С.
Технические характеристики
Маркировка взрывозащиты |
1Ex db IIC T6 Т5 Gb / РВ Ex db I Mb / Ex tb IIIC T85°C...T100°C Db |
Материал корпуса | Нержавеющая сталь 12Х18Н10Т |
Длина волны ИК излучения, нм | 850 |
Характеристики ИК-подсветки дальность действия, метры угол излучения, градусы |
60 60 |
Порог включения/отключения ИК-подсветки, лк | 3 |
Степень защиты оболочкой по ГОСТ 14254, не ниже | IP66/IP68 |
Вид климатического исполнения по ГОСТ 15150 | УХЛ1, ОМ1 |
Внутренний полезный объём | 70х70х245 мм |
Температурный диапазон | -65 ÷ +55 ºC |
Напряжение питания термокожуха, В |
24÷36 DC/AC |
Напряжение питания для видеокамеры, В | 12 |
Максимальная потребляемая мощность термокожуха, Вт | 45 |
Ток потребления, не более, А | 1,87 |
Максимальная мощность встраиваемого оборудования в зависимости от температуры окружающей среды, Вт +45 ºС +50 ºС |
5,5 5 |
Температура аварийного отключения питания видеокамеры, °С | +55 |
Габаритные размеры с крепежно-юстировочным устройством (без солнцезащитного козырька), ВхШхД, мм | 300х140х595 |
Масса, не более, кг | 11 |
Срок службы, не менее, лет | 10 |
