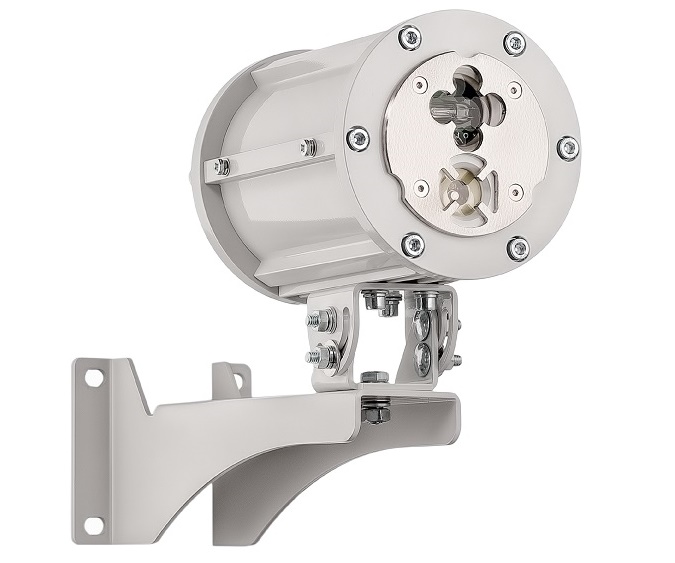

Спектрон-501-Exd-А
Взрывозащищенный ИК/УФ извещатель пламени, применяются на открытых площадках и в закрытых помещениях. Дальность обнаружения до 30 метров. Угол обзора 90°. Uпит - 9..32В. Iдеж - 15мА, Iпож - 35мА. от -70 до +135°С. IP66/IP68. 200х120х300мм. Корпус - алюминиевый сплав. Маркировка взрывозащиты . 1Ex db IIC T6...T4 Gb/Ex tb IIIC T85ºC...T135ºC Db
Производитель: Спектрон
- Код:
- 00045892
- Базовая единица
- шт
ВЗРЫВОЗАЩИЩЕННЫЙ ИК/УФ ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ПЛАМЕНИ, СВЕРХУСТОЙЧИВЫЙ К СВАРОЧНЫМ РАБОТАМ И ДРУГИМ ТЯЖЕЛЫМ ОПТИЧЕСКИМ ПОМЕХАМ.
Извещатели серии Спектрон-501-Exd определяют ручную дуговую и аргоновую сварку, как ложные помехи.
Применяются в системах пожарной сигнализации и пожаротушения во взрывоопасных зонах классов «1» и «2» закрытых объектов и открытых установок, а также в подземных выработках шахт, рудников и их наземных строений.
- Корпус извещателя Спектрон-501-Exd с индексом "А" выполнен из алюминиевого сплава (АД31Т5);
- Элементная база прибора оснащена трехкаскадной грозозащитой, что позволяет не использовать дополнительного оборудования для защиты от перенапряжения.
Для объектов со сложными условиями эксплуатации предусмотрено переключение чувствительности извещателя. Дальность обнаружения в режимах:
- «Стандарт» – ТП-5, ТП-6 – 30 метров;
- «Близко» (заводская настройка) – ТП-5, ТП-6 – 17 метров;
Подогрев извещателя обеспечивает полноценную работу прибора при температуре окружающей среды от -70 до +90 ºС. С отключенной функцией подогрева температурный диапазон от -55 до +90ºС. Извещатель сохраняет работоспособность при кратковременном повышении температуры до +135ºС.
- Угол обзора сохраняется в вертикальной, горизонтальной и всех наклонных плоскостях, и соответствует 90º.
- Дальность обнаружения пламени соответствует (по ГОСТ Р 53325-2012) – 30 метров по ТП5 и по ТП6.
- Переход извещателя из режима «Пожар» в режим «Дежурный» производится снятием питания на время не менее 8 сек
- Подключение 4-проводное ШС
- Самоконтроль - Есть
- Степень защиты оболочкой по ГОСТ 14254 - IP66/68
- Вид взрывозащиты - Exd
Технические характеристики
Маркировка взрывозащиты | 1Ex db IICT6 Gb/Ex tb IIIC T85°C Db |
Материал корпуса | Алюминиевый сплав |
Устойчивость к работе 1 поста электродуговой сварки на расстоянии, м | 4 |
Устойчивость к работе 1 поста аргоновой сварки на расстоянии, м | 4 |
Устойчивость к прямому свету лампы накаливания, лк | 150000 |
Устойчивость к прямому свету люминесцентной лампы, лк | 150000 |
Угол обзора, градусов | 90 |
Минимальное время срабатывания, секунд | 3, 10*, 15, 22 |
Спектральная чувствительность, нм - ИК-канал - УФ-канал |
4300 185 ÷ 260 |
Дальность обнаружения, м - ТП5 - ТП6 |
30 30 |
Ток потребления в режиме "Дежурный", мА без подогрева / с подогревом (при 12В) |
15/265 |
Ток потребления в режиме "Пожар", мА без подогрева / с подогревом (при 12В) |
35 /285 |
Температурный диапазон, ºС - Без подогрева - С подогревом |
–55 ÷ +90 –70 ÷ +90 (кратковременно до +135) |
Вид климатического исполнения по ГОСТ 15150 | УХЛ1, ОМ1 |
Степень защиты оболочкой по ГОСТ 14254, не ниже | IP66/IP68 |
Напряжение питания извещателя, В | 9 ÷ 28 |
Время восстановления извещателя, сек | 8 |
Подключение | 4-х проводное |
УЗИП, класс | III |
Функция самоконтроля | Есть |
Функция автоматического перехода из режима «Пожар» в режим «Дежурный» | Есть |
Функция изменения чувствительности | Есть |
Контроль запыленности окна (КЗО) | Есть |
Встроенные реле «Пожар», «Неисправность» | Есть |
Нагрузочные характеристики контактов реле, В/мА | 30/100 |
Количество кабельных вводов (в комплект не входят) | 2 |
Габаритные размеры, мм | 300х200х125 |
Масса, не более, кг | 4 |
