НШВИ(2) 0.5-8 (КВТ)
Наконечник штыревой втулочный изолированный двойной, для опресовки проводника 0,5 мм² (100 шт/уп.)
Производитель: КВТ
- Код:
- 00047731
- Артикул
- 79461
- Базовая единица
- шт
1.06 руб.

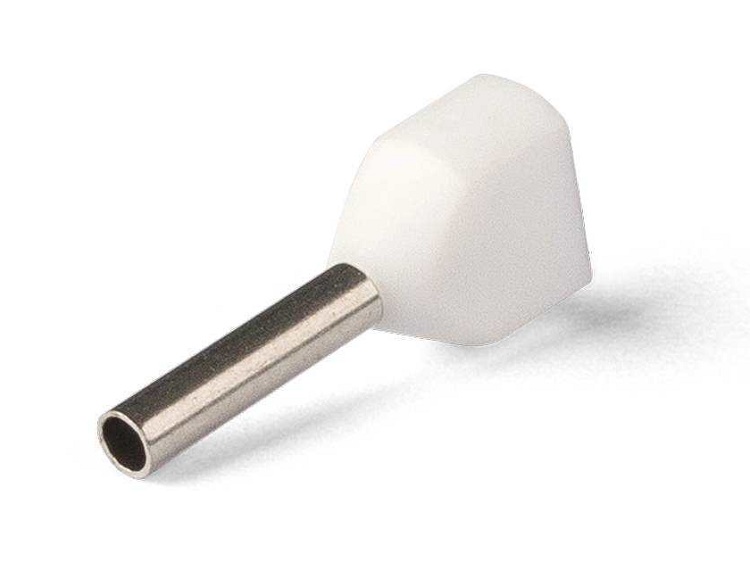

НШВИ(2) 0.5-8: Наконечник штыревой втулочный изолированный, двойной
Назначение, применение: Оконцевание методом опрессовки гибких многопроволочных медных проводников сечением 2x0.5мм². Трансформирует концы многожильных проводов в монолитные штифты. Монтаж сдвоенных проводов одинакового сечения
- Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
- Размеры изолированных манжет и втулок наконечников НШВИ(2) рассчитаны для одновременного монтажа и подключения двух проводников
- Материал коннектора: медь марки М1
- Материал изоляции: полипропилен, не содержит галогенов
- В условиях высокой плотности монтажа двойные втулочные наконечники являются единственно возможным контактным соединением двух проводников
- Покрытие коннектора: электролитическое лужение
- Температурный диапазон: от -40 °C до +105 °C
- Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
- Обжим провода поверх медной втулки

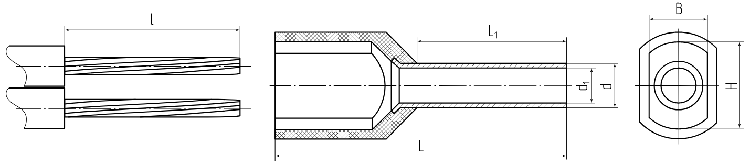

Размеры
- L - 14.5
- L₁ - 8
- l - 11
- B - 3
- H - 5
- d - 1.8
- d₁ - 1.5
Технические характеристики
| Тип коннектора | наконечник втулочный |
| Особенности конструкции | Easy Entry |
| Рабочее напряжение, до (кВ) | 0.69 |
| Материал жилы | медь |
| Сечение жилы, мм² | 0.5 |
| Класс гибкости жилы | 3, 4, 5, 6 |
| Покрытие контактной части | гальваническое лужение |
| Длина контактной части, мм | 8 |
| Материал контактной части | медь |
| Наличие изоляции | Есть |
| Материал изоляции | Полипропилен |
| Цветовой стандарт изоляции | DIN 46228 |
| Цвет изоляции | белый |
| Температурная стойкость изоляции, ˚С | 105 |
| Технология монтажа | опрессовка |
