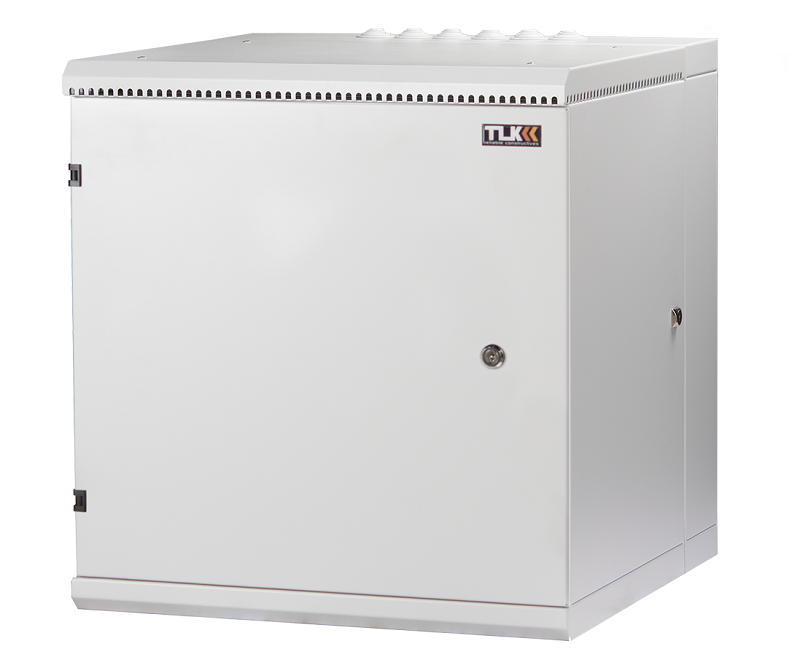

TWM-126060-M-GY

12U, Ш600хГ600, цельносварной, с поворотной секцией, IP55, серый

Описание

Настенные промышленные двухсекционные шкафы серии Indystry (TWM) — это защищенное решение для размещения малых объемов телекоммуникационного оборудования, в помещениях с повышенной запыленностью, влажностью, в местах возможного воздействия агрессивных сред, риска механического повреждения, а также в условиях повышенной вибро- и сейсмоактивности, и требуется частое обслуживание оборудования. Основной особенностью является, наличие фальш-крыши, поворотной секции, системы уплотнительных контуров, наличие фильтрующих элементов - все это предоставляет расширенные возможности для эксплуатации и защиты оборудования.

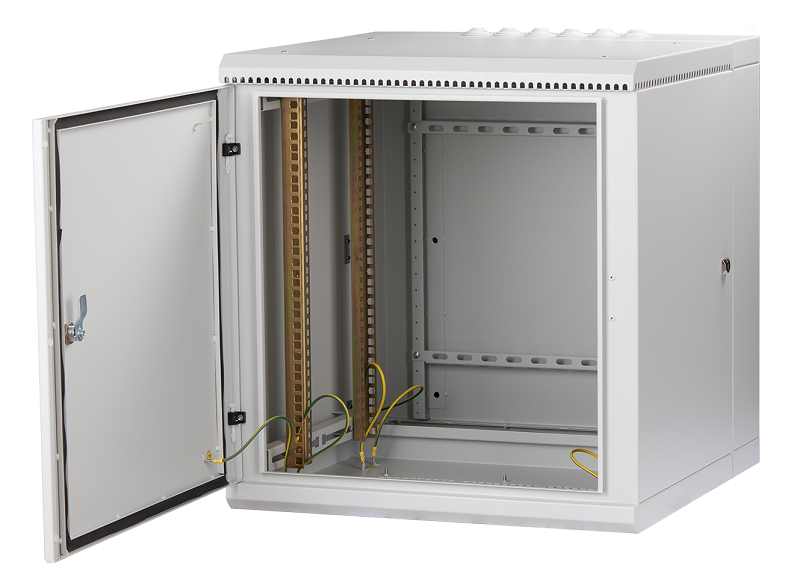

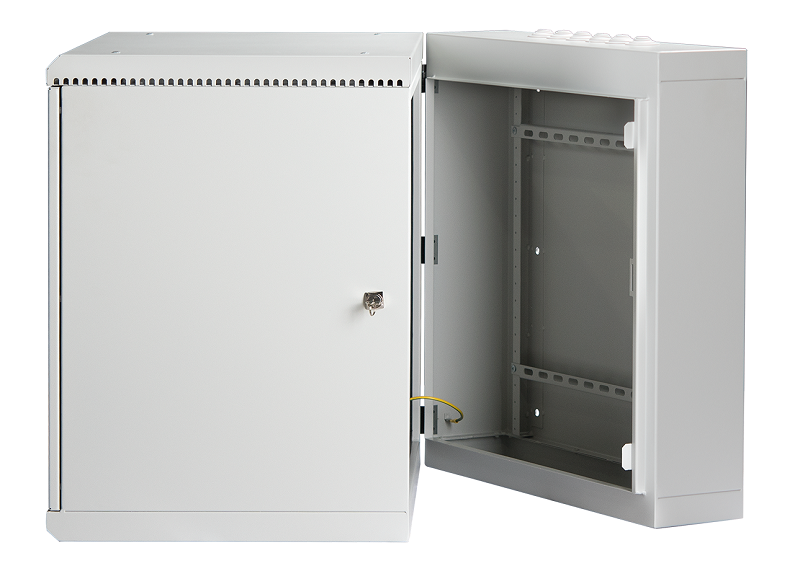

Представляет собой металлическую конструкцию, состоящую из неподвижной и поворотной секции, двери и съемной фальш-крыши. Поворотная секция дает возможность доступа к тыловой части устанавливаемого оборудования. Наличие фальш-крыши, уплотнительных контуров у неподвижной и поворотной секций и двери, вентиляционных проемов с фильтрующим элементом, а также гермовводов обеспечивают класс защиты шкафа IP55. Для монтажа различного оборудования, внутри шкафа располагаются две пары монтажных направляющих 19”, регулируемых по глубине. Неподвижная секция шкафа оснащена стационарными планками. Ввод и вывод кабеля осуществляется через отверстия герметизированных вводов в верхней и нижней сторонах неподвижной секции шкафа.

Выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601-90 (19-дюймовому стандарту IEC 297).

Максимальная допустимая распределенная нагрузка на шкаф серии TWM составляет 75 кг.

Степень защиты шкафа по ГОСТ 14254-96 (МЭК 529-89) составляет IP55. Шкаф поставляется в собранном виде.

• Цельносварная конструкция обеспечивает высокую жесткость. Антикоррозионное декоративное покрытие выполнено ударопрочной порошковой краской .
• Для предотвращения несанкционированного доступа дверь и поворотная секция снабжены замком.
• Угол открытия двери и поворотной секции в 180 градусов обеспечивает удобный доступ к оборудованию с передней и задней стороны.
• Съемная фальш-крыша обеспечивает дополнительную механическую защиту и защиту от атмосферных осадков, а наличие перфорации по периметру способствует вентилируемости шкафа.
• Наличие уплотнительных контуров двери и поворотной секции обеспечивают герметизацию стыков.
• Наличие универсальных герметизированных кабельных ввод-сальников позволят заводить кабель различного сечения.
• Вентиляционные проемы в потолке и основании поворотной секции оснащены съемными фильтрами, а также возможностью установки в потолке вентиляторного блока с фильтром без нарушения пылезащиты.
• 4-е гальванически оцинкованных монтажных профиля из 1,5 мм стали обеспечивают надежное закрепление оборудования. Глубину установки можно регулировать. Неподвижная «пристенной» секция оснащена стационарными планками с отверстиями для монтажа электрооборудования.
• Места крепления к стене дополнительно усилены с внутренней стороны.
• Все токопроводящие элементы шкафа соединены между собой проводами заземления.

Технические характеристики
