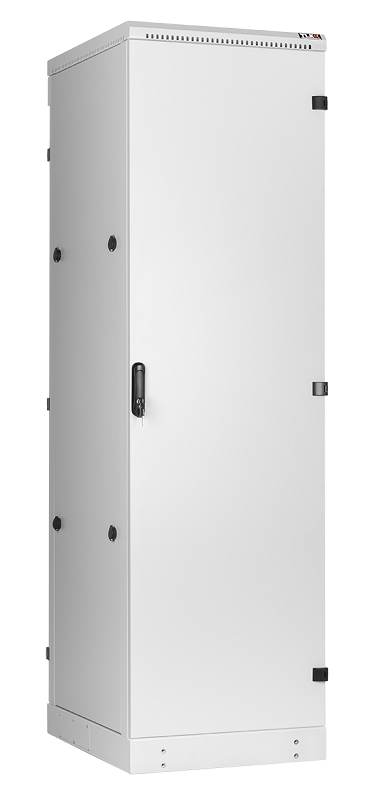

TFM-426010-MMMM-GY

42U, Ш600хГ1000, IP54, цельнометаллический, серый

Описание

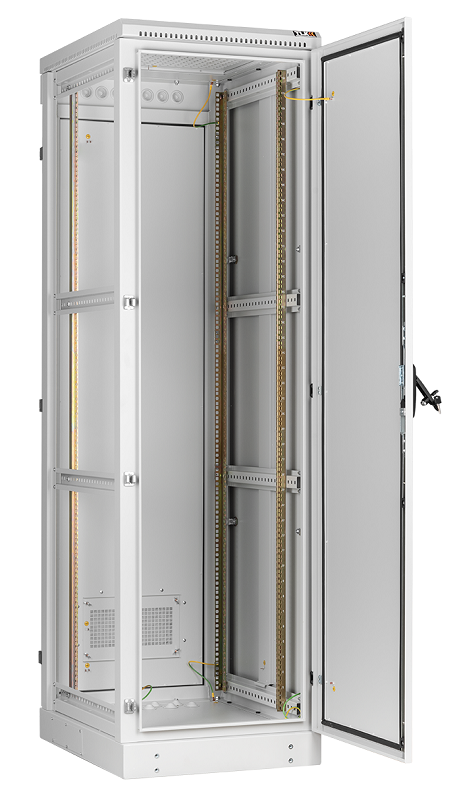

Напольные промышленные шкафы серии «Industry» TFM предназначены для размещения значительного объема активного и пассивного телекоммуникационного оборудования, в помещениях с повышенной запыленностью, влажностью, возможного воздействия агрессивных сред, риска механического воздействия и незначительных вибраций. Представляет собой металлическую, сборно-разборную конструкцию, в основе которой несущий каркас, состоящий из: двух вертикальных рам, основания, потолочной панели, четырех соединительных профилей и перемычек. На каркас устанавливаются передняя и задняя двери, съемные боковые панели и фальш-крыша. Двери с углом открытия более 180 градусов и съемные боковые панели, предоставляет доступ внутрь шкафа с четырех сторон, для установки и обслуживания оборудования. Наличие в дверях и боковых панелях замков с поджимом, обеспечивают надежную фиксацию в закрытом положении, а уплотнительный контур дверей и боковых проемов шкафа герметичность в условиях незначительной вибрации или ударных воздействий в месте установки шкафа.

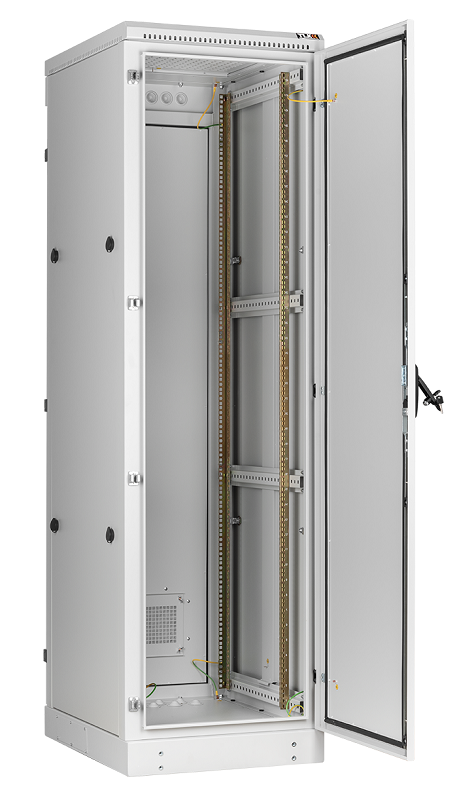

Для установки телекоммуникационного оборудования, внутри шкафа располагаются две пары монтажных направляющих 19" регулируемые по глубине. Цифровая маркировка юнитов (U) монтажных направляющих 19", создает дополнительное удобство при размещении оборудования. Система естественной вентиляции состоит из двух вентиляционных проемов, оснащенных съемными фильтрами. Один расположен в задней двери, а другой в потолочной панели. Принудительная вентиляция шкафа обеспечивается установкой вентиляторного блока TLK для напольных шкафов с фильтром.

Отверстия кабельных вводов расположены в основании и со стороны задней двери. Герметичность кабельных вводов обеспечивается герметизированными кабельными ввод-сальниками. Подвод кабеля к кабельным вводам основания может осуществляться с задней и боковых сторон цокольной части основания. Возможна установка шкафа на регулируемые опоры и ролики одновременно. Все токопроводящие части шкафа заземлены между собой, образуя единый контур заземления. Антикоррозионное покрытие шкафа выполнено ударопрочной порошковой краской.

Шкаф выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601.2-90 (19-дюймовому стандарту IEC 297-2).

Степень защиты по ГОСТ 14254-96 (МЭК 529-89) – IP54.

Шкаф поставляется в разобранном виде, упакованным в три коробки.

Максимальная допустимая распределенная нагрузка на шкафы серии TFM составляет 700 кг.

• Надежная фиксация дверей и боковых панелей в закрытом положении, обеспечивается замками с функцией поджима.
• Герметичность внутреннего пространства обеспечивает уплотнительный контур дверей и боковых проемов шкафа.
• Система естественной вентиляции состоит из двух вентиляционных проемов, оснащенных съемными фильтрами.
• Вентиляционный проем потолочной панели прикрывает съемная фальш-крыша, обеспечивает дополнительную защиту от воздействия различных неблагоприятных механических и загрязняющих факторов, а наличие перфорации по периметру способствует вентилируемости шкафа.
• Наличие универсальных герметизированных кабельных ввод-сальников позволят заводить кабель различного сечения.

Технические характеристики
